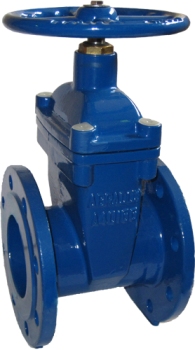

Задвижка ABRA A4016 F4 фланцевая чугунная PN16 DN40-600 со штурвалом

Основные области применения таких задвижек - для стальных, чугунных, полиэтиленовых (ПЭ, ПНД) и пр. трубопроводов, транспортирующих воду, нейтральные среды. Конструкция задвижки позволяет использовать её в системах канализации.  Также данную конструкцию можно использовать на другие нейтральные жидкости. Задвижки чугунные с обрезиненным клином ABRA обладают отличной химической устойчивостью к:

  • воде, в том числе воде ХВС и ГВС, (систем холодного, в том числе хозяйственно-питьевого, и горячего водоснабжения), оборотной воде тепловых сетей, деминерализованной, дистиллированной, газированной воде и т.п.
  • стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
  • стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.
  • техническому воздуху и т.д.
  • Задвижки чугунные ABRA,  по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, HAWLE. проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
  • Малое гидравлическое сопротивление задвижек обеспечивает великолепные гидравлические характеристики.
Номер
ABRA A4016 F4 фланцевая чугунная со штурвалом
DN
40-600
PN
16
На складе
шт.
от 0,00
Ду / DN задвижки: DN40
(1 1/2″)
DN50
(2″)
DN65
(2 1/2 «)
DN80
(3″)
DN100
(4″)
DN125
(5″)
DN150
(6″)
DN200
(8″)
DN250
(10″)
DN300
(12″)
DN350
(14″)
DN400
(16″)
DN450
(18″)
DN500
(20″)
DN600
(24″)
Ру / PN
16 бар (1,6 МПа)
Диапазон рабочих
температур, °C
Максимально допустимая температура 120 °C,
Минимальная температура окружающей среды -20 °C,

Рабочая температура от -10 до +95 °C
Код товара ABRA
A4016-
040
ABRA
A4016-
050
ABRA
A4016-
065
ABRA
A4016-
080
ABRA
A4016-
100
ABRA
A4016-
125
ABRA
A4016-
150
ABRA
A4016-
200
ABRA
A4016-
250
ABRA
A4016-
300
ABRA
A4016-
350
ABRA
A4016-
400
ABRA
A4016-
450
ABRA
A4016-
500
ABRA
A4016-
600

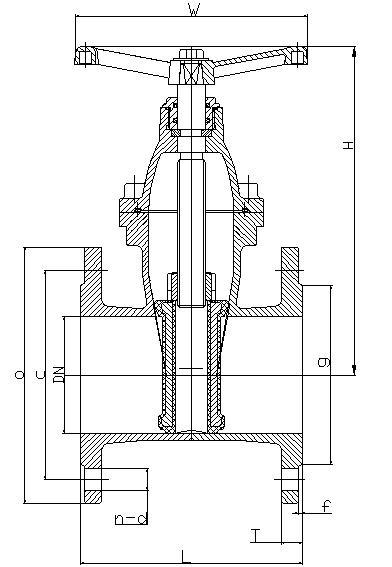

L — строительная
длина DIN3202 F4 =
EN558-1 GR14, мм
140 150 170 180 190 200 210 230 250 270 290 310 330 350 390
Н — строительная
высота от оси трубы, мм
190 205 228 265 300 355 400 490 585 685 733 810 889 968 1128
Н1 — габаритная высота 265 288 321 365 410 480 543 660 788 915 993 1100 1209 1326 1548
О — внешний диаметр
присоединительного
фланца, мм
150 165 185 200 220 250 285 340 405 460 520 580 640 715 840
С — межосевое расстояние
присоединительных
отверстий, мм
110 125 145 160 180 210 240 295 355 410 470 525 585 650 770
I — толщина фланцев, мм 18 19 19 19 19 19 19 20 22 24,5 26,5 28 30 31,5 36
d — диаметр
присоединительных
отверстий, мм
19 19 19 19 19 19 23 23 28 28 28 31 31 34 37
n — КСО — количество
сквозных отверстий
в 1 фланце
4 4 4 8 8 8 8 12 12 12 16 16 20 20 20
W — диаметр штурвала, мм 150 150 180 180 205 205 240 280 320 360 450 450 600 600 600
g — внешний диаметр
присоединительного
выступа, мм
84 99 118 132 156 184 211 266 319 370 429 480 548 609 720
f — высота
присоединительного
выступа, мм
3 4 5
Вес, кг 9 10 12 16 20 30 37 55 91 124 175 245 315 380 600
Крутящий момент, Н*м 40 40 40 60 75 95 110 160 210 280 300 350 400 450 550
Кv, м3/час 130 200 390 600 1000 1800 2900 6000 10000 16000 18000 33000 39000 53000 85000
Артикул: Задвижка ABRA A4016 F4 фланцевая чугунная PN16 DN40-600 со штурвалом Категории: , Метка:

Подробная таблица размеров

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Наименование Материал
Корпус Чугун DIN GGG50 = QT450-10
Покрытие клина (запорного диска) EPDM (Этиленпропиленовый вулканизированный каучук = резина)
Клин (запорный диск) Чугун DIN GGG50 (описан выше в таблице)
Ведущая гайка клина Латунь HMn-58-2-2 примерно как ЛМц58-2
Шток Нержавеющая сталь 2Cr13 = ГОСТ 20X13 = ASTM 420
Крышка Чугун DIN GGG50 (описан выше в таблице)
Прижимная гайка сальника Латунь HMn-58-2-2 примерно как ЛМц58-2 (описана выше в таблице)
Штурвал Чугун DIN GGG50 (описан выше в таблице)
Болт крепления штурвала Нержавеющая сталь 1Cr13 = ГОСТ12X13 = ASTM 410
Кольцо уплотнительное круглого сечения NBR (Бутадиеннитрильный вулканизированный каучук = резина)
Стопорное кольцо Латунь HMn-58-2-2 примерно как ЛМц58-2 — описана выше в таблице
Крепежные болты крышки корпуса Все метизы с ТДЦ покрытием + 100% заливка отверстий парафином для защиты от воздействия окружающей среды ( Конструкционная качественная углеродистая сталь GB700-88 Q235 с термодиффузионным цинкованием — по механическим свойствам, как , ГОСТ Ст.20, DIN St.37, UNS K 02502, AISI 1020, A-216 WCB, GB A3
Прокладка крышки корпуса EPDM (Этиленпропиленовый вулканизированный каучук = резина) — описан выше в таблице
