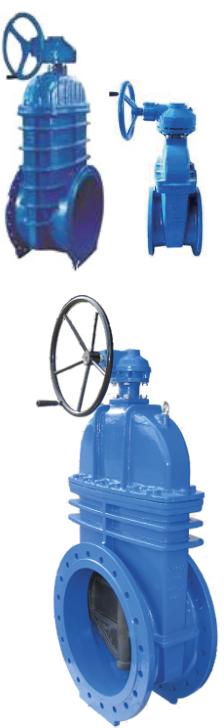

Задвижка ABRA A4016-XXXG F4 фланцевая чугунная PN16 DN40-1000 с редуктором

Основные области применения таких задвижек - для стальных, чугунных, полиэтиленовых (ПЭ, ПНД) и пр. трубопроводов, транспортирующих воду, нейтральные среды. Конструкция задвижки позволяет использовать её в системах канализации.  Также данную конструкцию можно использовать на другие нейтральные жидкости. Задвижки чугунные с обрезиненным клином ABRA обладают отличной химической устойчивостью к:

    • воде, в том числе воде ХВС и ГВС, (систем холодного, в том числе хозяйственно-питьевого, и горячего водоснабжения), оборотной воде тепловых сетей, деминерализованной, дистиллированной, газированной воде и т.п.
    • стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
    • стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.
    • техническому воздуху и т.д.
    • Задвижки, проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
    • Малое гидравлическое сопротивление задвижек обеспечивает великолепные гидравлические характеристики.
Номер
ABRA A4016-XXXG F4 фланцевая чугунная с редуктором
DN
40-1000
PN
16
На складе
шт.
от 0,00
DN (Ду) DN40
(1-1/2″)
DN50
(2″)
DN65
(2-1/2″)
DN80
(3″)
DN100
(4″)
DN125
(5″)
DN150
(6″)
DN200
(8″)
DN250
(10″)
DN300
(12″)
PN (Ру)
16 бар (1,6 МПа)
Диапазон рабочих температур, °C
Максимально допустимая температура 120 °C,
Минимальная температура окружающей среды -20 °C,

Рабочая температура от -10 до +95 °C
Код товара ABRA
A40-
16-
040G
ABRA
A40-
16-
050G
ABRA
A40-
16-
065G
ABRA
A40-
16-
080G
ABRA
A40-
16-
100G
ABRA
A40-
16-
125G
ABRA
A40-
16-
150G
ABRA
A40-
16-
200G
ABRA
A40-
16-
250G
ABRA
A40-
16-
300G
L — строительная длина DIN3202 F4 = EN558-1 GR14, мм 140 150 170 180 190 200 210 230 250 270
L1, мм 140 150 170 180 190 200 210 230 250 270
Н — строительная высота от оси трубы, мм 295 315 340 365 400 460 500 630 720 810
Н1 — габаритная высота 370 398 413 465 510 565 643 800 923 1040
О — внешний диаметр присоединительного фланца, мм 150 165 185 200 220 250 285 340 405 460
С — межосевое расстояние присоединительных отверстий, мм 110 125 145 160 180 210 240 295 355 410
I — толщина фланцев, мм 19 19 19 19 19 19 19 20 22 24,5
d — диаметр присоединительных отверстий, мм 19 19 19 19 19 19 23 23 28 28
n — КСО — количество сквозных отверстий в 1 фланце 4 4 4 8 8 8 8 12 12 12
W — диаметр штурвала, мм 200 200 200 200 200 200 200 260 260 260
g — внешний диаметр присоединительного выступа, мм 84 99 118 132 156 184 211 266 319 370
f — высота присоединительного выступа, мм 3 4
Вес, кг 16 17 19 23 27 38 45 70 106 139
Кv, м3/час 130 200 390 600 1000 1800 2900 6000 10000 16000
Артикул: Задвижка ABRA A4016-XXXG F4 фланцевая чугунная PN16 DN40-1000 с редуктором Категории: , Метка:

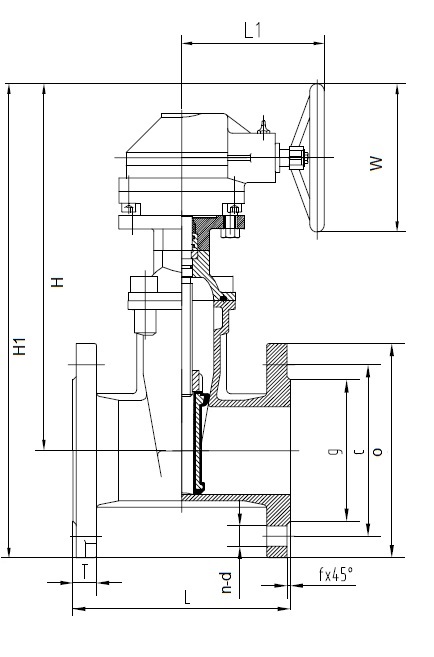

Подробная таблица размеров

DN (Ду) DN350
(14″)
DN400
(16″)
DN450
(18″)
DN500
(20″)
DN600
(24″)
DN700
(28″)
DN800
(32″)
DN900
(36″)
DN1000
(40″)
PN (Ру)
16 бар (1,6 МПа)
Диапазон рабочих температур, °C
Максимально допустимая температура 120 °C,
Минимальная температура окружающей среды -20 °C,

Рабочая температура от -10 до +95 °C
Код товара ABRA
A40-
16-
350G
ABRA
A40-
16-
400G
ABRA
A40-
16-
450G
ABRA
A40-
16-
500G
ABRA
A40-
16-
600G
ABRA
A40-
16-
700G
ABRA
A40-
16-
800G
ABRA
A40-
16-
900G
ABRA
A40-
16-
1000G
L — строительная длина DIN3202 F4 = EN558-1 GR14, мм 290 310 330 350 390 430 470 510 550
L1, мм 290 310 330 350 390 430 470 510 550
Н — строительная высота от оси трубы, мм 1070 1146 1248 1327 1475 1610 1820 1975 2180
Н1 — габаритная высота 1330 1436 1568 1652 1860 2065 2340 2525 2810
О — внешний диаметр присоединительного фланца, мм 520 580 640 715 840 910 1045 1125 1255
С — межосевое расстояние присоединительных отверстий, мм 470 525 585 650 770 840 950 1050 1170
I — толщина фланцев, мм 26,5 28 30 31,5 36 39,5 43 46,5 50
d — диаметр присоединительных отверстий, мм 28 31 31 34 37 37 41 41 44
n — КСО — количество сквозных отверстий в 1 фланце 16 16 20 20 20 24 24 28 28
W — диаметр штурвала, мм 500 500 500 500 500 500 500 550 550
g — внешний диаметр присоединительного выступа, мм 429 480 548 609 720 794 901 1001 1112
f — высота присоединительного выступа, мм 4 5
Вес, кг 196 266 336 425 645 1050 1300 1900 2300
Кv, м3/час 18 000 33 000 39000 53000 85000 117000 152000 195000 240000
