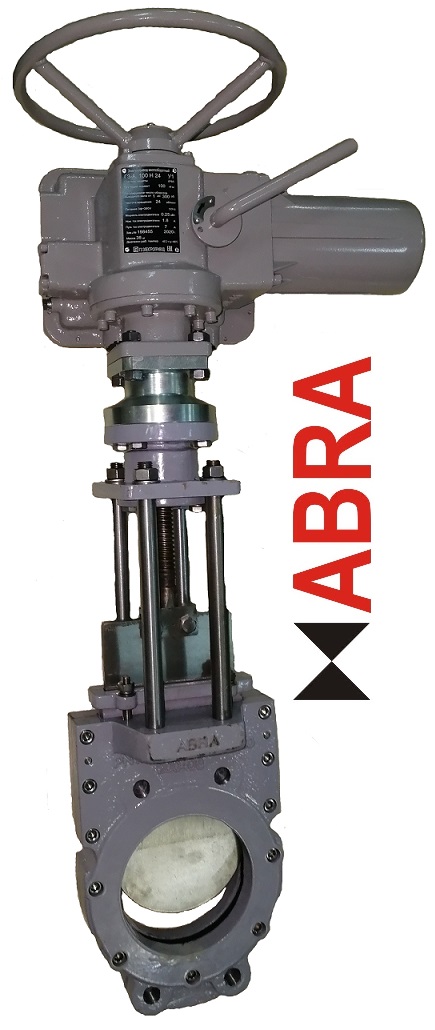

Задвижки шиберные ABRA-KV-03 с электроприводом 3×380В, выдвижной шток (OS&Y)DN50-600, PN10/16

Основные области применения таких задвижек — для трубопроводов, транспортирующих воду, сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементную (только в варианте «полностью открыто / полностью закрыто» и ни в коем случае не для дозирования) и многое другое

  • Задвижка шиберная (затвор ножевой) – разновидность задвижек, в которой запорный элемент, выполнен в виде плоского ножа (шибера). Основным механизмом шиберной задвижки является нож, который представляет собой стальную пластину со штоком. Запорный механизм движется по направляющим между двумя фланцами и прерывает поток.
  • Традиционные клиновые задвижки имеют конструкцию, в которой есть места, где могут скопиться остатки рабочей среды, так называемые «застойные зоны». Собравшиеся там твердые частицы могут нарушить нормальную ее работу. Задвижки шиберные (затворы ножевые), благодаря своей конструкции, лишены этого недостатка: они имеют нож, который при открывании выходит наружу, а при закрывании острым краем рассекает твердые частицы рабочей среды, что обеспечивает герметичность.
  • Шиберные задвижки используются в разных сферах: в очистных сооружениях, системах канализации, целлюлозно-бумажной, пищевой, энергетической, химической, горнодобывающей и многих других отраслях промышленности. Рабочими средами могут быть сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементная и многое другое. Широкое применение шиберные ножевые задвижки находят также в  текстильной промышленности, и в сфере водоснабжения, водоотведения, ЖКХ (очистка канализационных и сточных вод), а также на трубопроводах с высоким содержанием абразивных частиц в рабочей среде.
  • Задвижка шиберная (затвор ножевой) ABRA-KV-03 является специальной арматурой, используемой в довольно суровых и жестких условиях. Задвижки шиберные (затвор ножевой) ABRA-KV-03 применяются для полного закрытия или открытия потока среды, т.е. являются запорной арматурой.
  • Такая шиберная задвижка имеет двухстороннюю герметичность. Задвижка шиберная ABRA-KV-03 имеет выдвижной шток, центрированный относительно оси задвижки и обеспечивающий равномерность нагрузок на конструкцию при открытии/закрытии.
  • Задвижки проходят двойной контроль качества — после гидроиспытаний дополнительно испытываются воздухом

Доступно для предзаказа

Основные области применения таких задвижек - для трубопроводов, транспортирующих воду, сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементную (только в варианте "полностью открыто / полностью закрыто" и ни в коем случае не для дозирования) и многое другое

  • Задвижка шиберная (затвор ножевой) – разновидность задвижек, в которой запорный элемент, выполнен в виде плоского ножа (шибера). Основным механизмом шиберной задвижки является нож, который представляет собой стальную пластину со штоком. Запорный механизм движется по направляющим между двумя фланцами и прерывает поток.
  • Традиционные клиновые задвижки имеют конструкцию, в которой есть места, где могут скопиться остатки рабочей среды, так называемые "застойные зоны". Собравшиеся там твердые частицы могут нарушить нормальную ее работу. Задвижки шиберные (затворы ножевые), благодаря своей конструкции, лишены этого недостатка: они имеют нож, который при открывании выходит наружу, а при закрывании острым краем рассекает твердые частицы рабочей среды, что обеспечивает герметичность.
  • Шиберные задвижки используются в разных сферах: в очистных сооружениях, системах канализации, целлюлозно-бумажной, пищевой, энергетической, химической, горнодобывающей и многих других отраслях промышленности. Рабочими средами могут быть сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементная и многое другое. Широкое применение шиберные ножевые задвижки находят также в  текстильной промышленности, и в сфере водоснабжения, водоотведения, ЖКХ (очистка канализационных и сточных вод), а также на трубопроводах с высоким содержанием абразивных частиц в рабочей среде.
  • Задвижка шиберная (затвор ножевой) ABRA-KV-03 является специальной арматурой, используемой в довольно суровых и жестких условиях. Задвижки шиберные (затвор ножевой) ABRA-KV-03 применяются для полного закрытия или открытия потока среды, т.е. являются запорной арматурой.
  • Такая шиберная задвижка имеет двухстороннюю герметичность. Задвижка шиберная ABRA-KV-03 имеет выдвижной шток, центрированный относительно оси задвижки и обеспечивающий равномерность нагрузок на конструкцию при открытии/закрытии.
  • Задвижки проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
Номер
ABRA-KV-03 с электроприводом 3x380В, выдвижной шток (OS&Y)
DN
50-600
PN
10/16
На складе
шт.
от 0,00
Наименование задвижки
с электроприводом
(габариты и веса ниже)
Примерная масса
задвижки (затвора),
переходника
и привода
Наименование и описание
задвижки под установку
электропривода
DN(Ду)
PN (Ру),
бар
Тип привода
описание,
схема и
инструкция
по ссылке
Переходник
10 / 16
Мощность: 0,25кВт / Номинальный ток: 1,5А / Пусковой ток: 6А
Определяется
производителем
привода

ABRA-KV-03-050-16-EAGZ3x380 10+2+32=44 кг ABRA-KV-03-050 50 ГЗ-А.100/24
ABRA-KV-03-065-16-EAGZ3x380 12+2+32=46 кг ABRA-KV-03-065 65 ГЗ-А.100/24
ABRA-KV-03-080-16-EAGZ3x380 15+2+32=49 кг ABRA-KV-03-080 80 ГЗ-А.100/24
ABRA-KV-03-100-16-EAGZ3x380 20+2+32 = 54 кг ABRA-KV-03-100 100 ГЗ-А.100/24
ABRA-KV-03-125-16-EAGZ3x380 28+2+32 = 62 кг ABRA-KV-03-125 125 ГЗ-А.100/24
ABRA-KV-03-150-16-EAGZ3x380 33+2+32=67 кг ABRA-KV-03-150 150 ГЗ-А.100/24
ABRA-KV-03-200-10-EAGZ3x380 48+4+47=99 кг ABRA-KV-03-200 200 10 ГЗ-А.150/24 Мощность: 0,37кВт / Номинальный ток: 1,6А /Пусковой ток: 7А
ABRA-KV-03-200-16-EAGZ3x380 48+4+47=99 кг ABRA-KV-03-200 200 16 ГЗ-А.150/24
ABRA-KV-03-250-10-EAGZ3x380 73+4+47=124 кг ABRA-KV-03-250 250 10 ГЗ-А.150/24
ABRA-KV-03-300-10-EAGZ3x380 105+5+47=157 кг ABRA-KV-03-300 300 10(6max.) ГЗ-Б.200/24 Мощность: 0,55кВт /Номинальный ток: 2,3А /Пусковой ток: 12А
ABRA-KV-03-350-10-EAGZ3x380 143+5+47=196 кг ABRA-KV-03-350 350 10(6max.) ГЗ-Б.300/24 Мощность: 0,75кВт / Номинальный ток: 2,8А /Пусковой ток: 16А
ABRA-KV-03-400-10-EAGZ3x380 197+5+47=249 кг ABRA-KV-03-400 400 10(6max.) ГЗ-Б.300/24

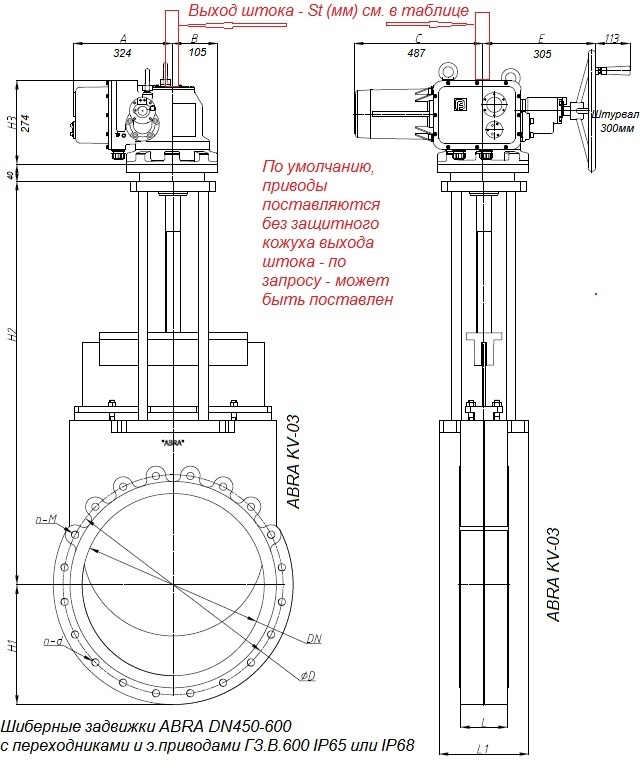

ABRA-KV-03-450-10-EAGZ3x380 250+8+106=364 кг ABRA-KV-03-450 450 10(4max.) ГЗ-В.600/24
Мощность: 1,5кВт / Номинальный ток: 6А /Пусковой ток: 32А
ABRA-KV-03-500-10-EAGZ3x380 337+8+106=451 кг ABRA-KV-03-500 500 10(4max.) ГЗ-В.600/24
ABRA-KV-03-600-10-EAGZ3x380 537+8+106=651 кг ABRA-KV-03-600 600 10(4max.) ГЗ-В.600/24
