Затвор дисковый фланцевый ABRA-BUV-FL (серия 226) DN50-1000 PN10/16

Конструктивные решения и стабильное качество производства обеспечивает поворотным затворам ABRA-BUV самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544).

  • Жесткая посадка диска на шток шлицевыми или полигональными соединениями. Никаких шпонок, штифтов, заклепок, пинов, крепежных пальцев.
  • Прочная ручка с фиксацией через каждые 10°, которая не гнется и не ломается или простой и надежный редуктор. Мощная и надежная конструкция.

Доступно для предзаказа

Основные области применения таких затворов - для трубопроводов, транспортирующих воду, теплоносители и нейтральные среды, в том числе газы, такие как воздух, азот и т.д.., другие среды к которым устойчивы материалы конструкции затвора.

  • Затворы проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
  • Малое гидравлическое сопротивление затворов ABRA обеспечивает великолепные гидравлические характеристики.
  • Поворотный затвор межфланцевый ABRA - это запорно-регулирующая трубопроводная арматура с минимальной практически достижимой строительной длиной.
  • Высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики.
  • Конструкция поворотного затвора ABRA обеспечивает при необходимости полную разборность.
  • Очевидно, что в силу соображений симметрии, затвор поворотный дисковый чугунный ABRA допускает возможность подачи среды в любом направлении.
  • Поворотные затворы ABRA, в основном, применяются в системах тепло-, водоснабжения, вентиляции и кондиционирования.
Номер

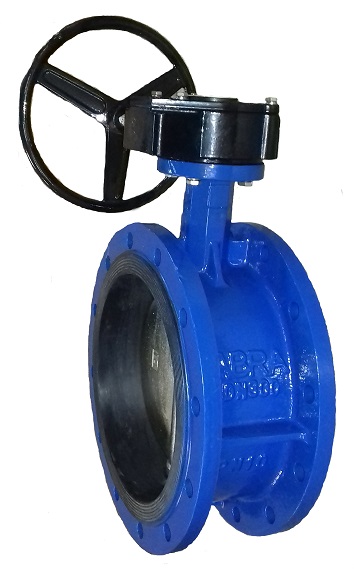

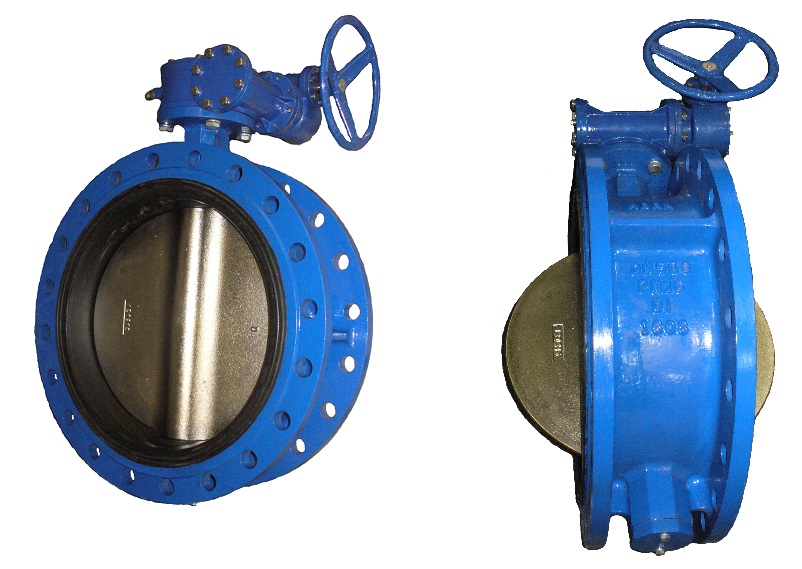

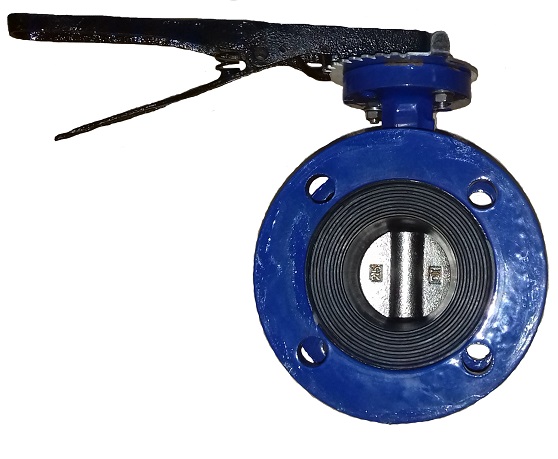

ABRA-BUV-FL (серия 226) с рукояткой или редуктором.
DN
50-1000
PN
10/16
На складе
шт.
от 0,00
Ду / DN 50
(2″)
65
(2.1/2″)
80
(3″)
100
(4″)
125
(5″)
150
(6″)
200
(8″)
250
(10″)
300
(12″)
350
(14″)
400
(16″)
450
(18″)
500
(20″)
600
(24″)
700
(28″)
800
(32″)
900
(36″)
1000
(40″)
Ру / PN
10 или 16 бар (1,0 или 1,6 МПа)
Диапазон рабочих температур, °C — седло EPDM Максимально допустимая температура 110 °C,
Минимальная температура окружающей среды -20 °C,
Рабочая температура от -15 до +95 °C (EPDM)
Диапазон рабочих температур, °C- седло NBR
Максимально допустимая температура 90 °C,
Минимальная температура окружающей среды -20 °C,
Рабочая температура от -15 до +70 °C (NBR)
Код товара ABRA
-BUV-
FL[xxx]
DN50G (H)
ABRA
-BUV-
FL[xxx]
DN65G (H)
ABRA
-BUV-
FL[xxx]
DN80G (H)
ABRA
-BUV-
FL[xxx]
DN100G (H)
ABRA
-BUV-
FL[xxx]
DN125G (H)
ABRA
-BUV-
FL[xxx]
DN150G (H)
ABRA
-BUV-
FL[xxx]
DN200G (H)
ABRA
-BUV-
FL[xxx]
DN250G (H)
ABRA
-BUV-
FL226
DN300G (G)
ABRA
-BUV-
FL[xxx]
DN350G
ABRA
-BUV-
FL[xxx]
DN400G
ABRA
-BUV-
FL[xxx]
DN450G
ABRA
-BUV-
FL[xxx]
DN500G
ABRA
-BUV-
FL[xxx]
DN600G
ABRA
-BUV-
FL[xxx]
DN700G
ABRA
-BUV-
FL[xxx]
DN800G
ABRA
-BUV-
FL[xxx]
DN900G
ABRA
-BUV-
FL[xxx]
DN1000G

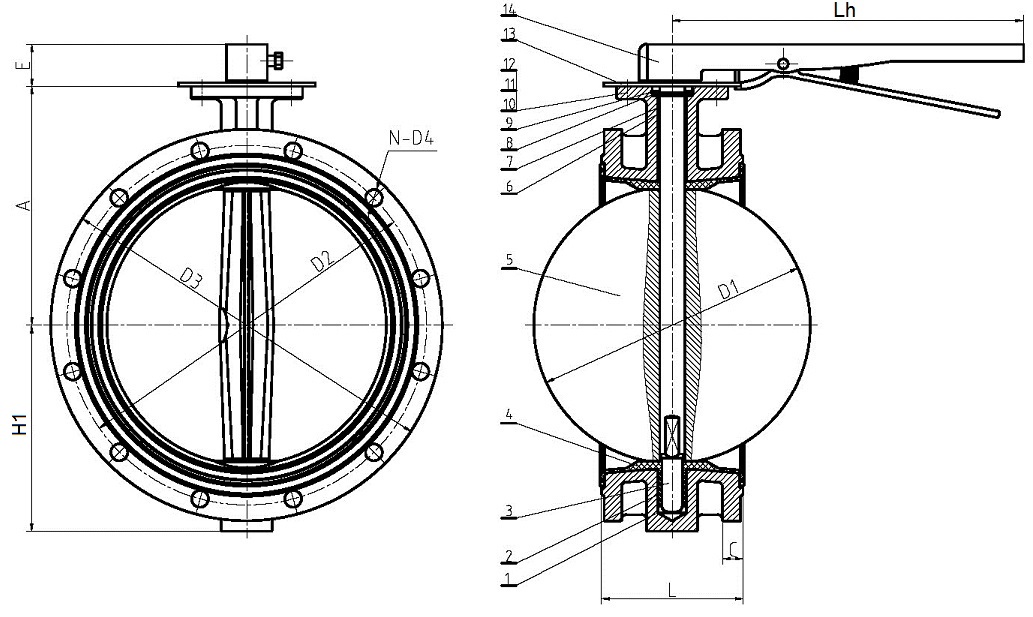

L — строительная длина 108 112 114 127 140 140 152 165 178 190 216 222 229 267 292 318 330 410
L0 — габаритная длина 111 115 117 130 143 143 155 168 182 194 221 227 234 272 299 325 338 418
Lh — длина рукоятки от оси 267 267 267 267 267 267 360 499
D1 — диаметр диска 52,7 64,5 78,8 104 123,3 155,7 202,5 250,5 302,3 333,3 389,6 440,5 491,7 592,5 695 794,7 864,7 965
D2-межосевое расстояние присоединительных отверстий (фланцев), мм Ру/PN10 125 145 160 180 210 240 295 350 400 460 515 565 620 725 840 950 1050 1160
Ру/PN16 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170
D3-внешний диаметр присоединительного фланца, мм Ру/PN10 165 185 200 220 250 285 340 405 445 505 565 615 670 780 895 1015 1115 1230
Ру/PN16 165 185 200 220 250 285 340 405 460 520 580 640 715 840 910 1025 1125 1255
NxD4- КСО и диаметр присоединительных отверстий (фланцев), мм Ру/PN10 4xØ19 4xØ19 8xØ19 8xØ19 8xØ19 8xØ23 8xØ23 12xØ23 12xØ23 16xØ23 16xØ28 20xØ28 20xØ28 20xØ31 24xØ31 24xØ34 28xØ34 28xØ37
Ру/PN16 4xØ19 4xØ19 8xØ19 8xØ19 8xØ19 8xØ23 12xØ23 12xØ28 12xØ28 16xØ28 16xØ31 20xØ31 20xØ34 20xØ37 24xØ37 24xØ41 28xØ41 28xØ44
D5-внешний диаметр присоединительного выступа, фланцев, мм Ру/PN10 99 118 132 156 184 211 266 319 370 429 480 530 582 682 794 901 1001 1112
Ру/PN16 99 118 132 156 184 211 266 319 370 429 480 530 582 682 794 901 1001 1112
C-толщина фланцев, мм Ру/PN10 19 19 19 19 19 19 20 22 24,5 24,5 24,5 25,5 26,5 30 32,5 35 37,5 40
Ру/PN16 19 19 19 19 19 19 20 22 24,5 26,5 28 30 31,5 36 39,5 43 46,5 50

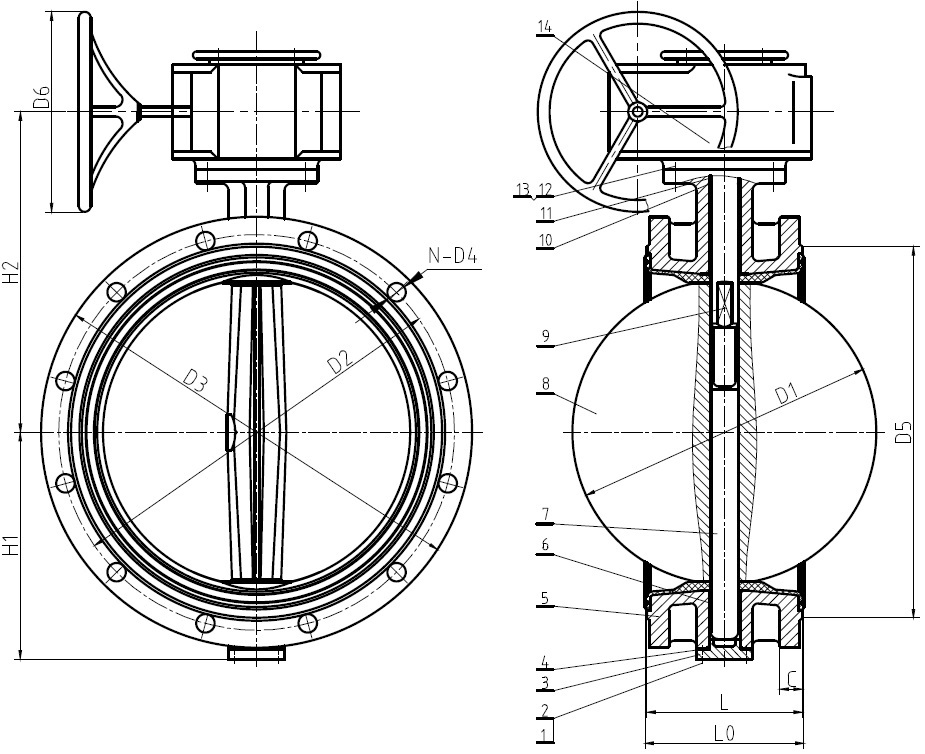

D6 — диаметр штурвала редуктора, мм 150 150 150 150 150 150 300 300 300 300 300 300 300 300 380 380 450 450
H1 , мм 83 93 100 114 125 143 170 198 223 270 300 345 355 410 478 529 584 657
H2, мм 158 168 183 193 208 228 248 278 322 355 453 488 550 620 700 760 885 955
B1 — диаметр штока, мм = N 31,6 37,95 42,86 45,72 53,98 53,98 63,35 75 85
B2 — шпонка, мм 8 10 12 12 16 18 18 20 22
B3 — квадрат штока, мм 11х11 11х11 11х11 14х14 17х17 17х17 17х17 22х22 27х27
A, мм 120 130 145 155 170 190 205 235 280
E, мм 28 28 28 28 28 28 38 40 40
K1, мм 34,6 40,95 45,86 48,72 57,98 71,35 71,35 84 95
HL=E, мм 28 28 28 28 28 28 38 40 40 45 48 48 60 65 63 63 100 135
Тип верхнего монтажного фланца по ISO 5210 (ISO 5211) F07 F10 F14 F14 F14 F16 F16 F25 F25 F25 F25
Ø DISO внешний диаметр присоединительного фланца, мм 90 125 175 175 175 210 210 300 300 300 300
Ø EISO , мм 70 102 140 140 140 165 165 254 254 254 254
Ø FxG, мм x шт Ø10(9)х4 Ø12х4 Ø18х4 Ø18х4 Ø18х4 Ø22х4 Ø22х4 Ø18х8 Ø18х8 Ø18х8 Ø18х8
Вес, кг (с рукояткой / с редуктором) 9 кг / 11 кг 11 кг / 13 кг 14 кг / 16 кг 16 кг / 18 кг 18 кг / 20 кг 21 кг / 23 кг 23 кг/ 26 кг 45 кг / 52 кг  (-) / 72 кг (-) / 96 кг (-) / 146 кг (-) / 187 кг (-) / 220 кг (-) / 295 кг (-) / 428 кг (-) / 565 кг (-) / 755 кг (-) / 954 кг
