Затвор ABRA-BUV-VF (серия 863) дисковый поворотный DN32-600 PN16

Конструктивные решения и стабильное качество производства обеспечивает поворотным затворам ABRA-BUV самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544).

  • Жесткая посадка диска на шток шлицевыми или полигональными соединениями. Никаких шпонок, штифтов, заклепок, пинов, крепежных пальцев.
  • Прочная ручка с фиксацией через каждые 10°, которая не гнется и не ломается или простой и надежный редуктор. Мощная и надежная конструкция.

Доступно для предзаказа

Основные области применения таких затворов - для трубопроводов, транспортирующих воду, теплоносители и нейтральные среды, в том числе газы, такие как воздух, азот и т.д.., другие среды к которым устойчивы материалы конструкции затвора.

  • Затворы проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
  • Малое гидравлическое сопротивление затворов ABRA обеспечивает великолепные гидравлические характеристики.
  • Поворотный затвор межфланцевый ABRA - это запорно-регулирующая трубопроводная арматура с минимальной практически достижимой строительной длиной.
  • Высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики.
  • Конструкция поворотного затвора ABRA обеспечивает при необходимости полную разборность.
  • Очевидно, что в силу соображений симметрии, затвор поворотный дисковый чугунный ABRA допускает возможность подачи среды в любом направлении.
  • Поворотные затворы ABRA, в основном, применяются в системах тепло-, водоснабжения, вентиляции и кондиционирования.
Номер
ABRA-BUV-VF (серия 863) дисковый поворотный межфланцевый с рукояткой или редуктором.
DN
32-600
PN
16
На складе
шт.
от 0,00

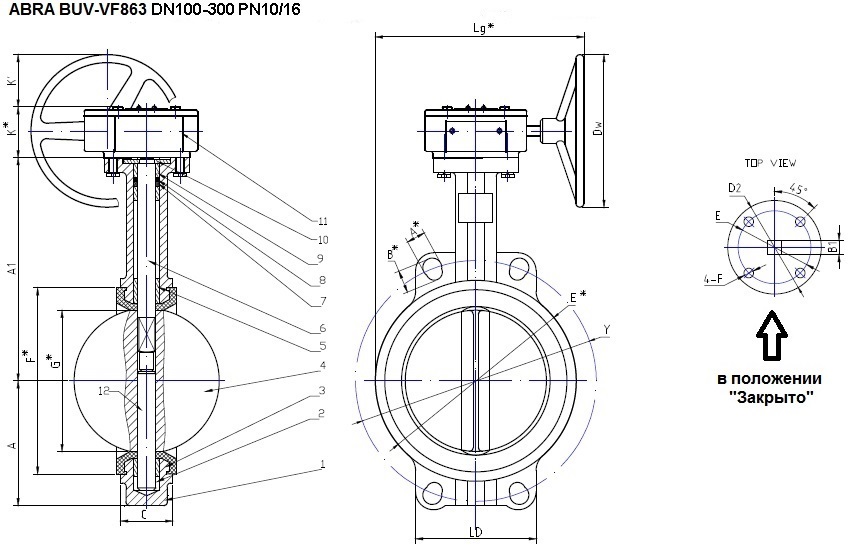

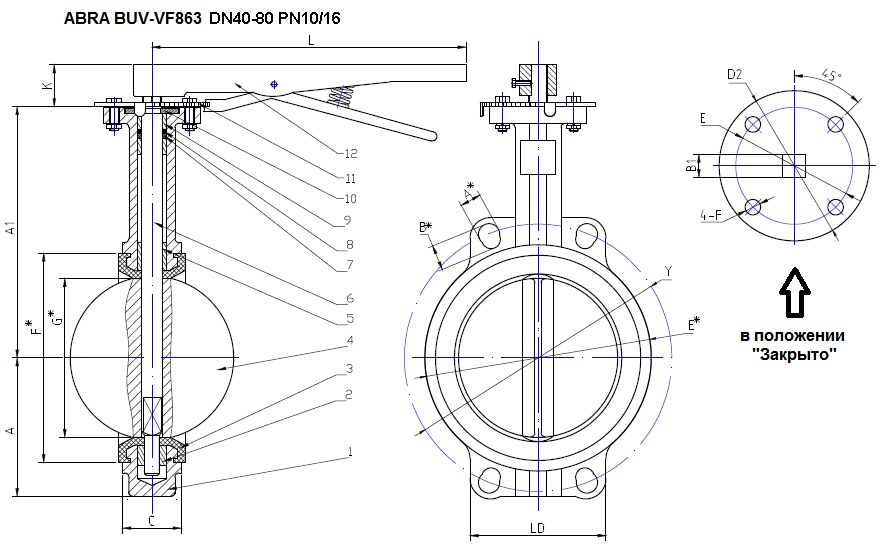

Затвор
Ду
Lg*
Dw
A
A1
K*
K’
Вес, кг. Общий =
Затвор + Редуктор
BUV-VF863D040G 32/40 195 150 54 117 68 45 4,5=2,5+2,0
BUV-VF863D050G 50 205 70 133 5,0=3,0+2,0
BUV-VF863D065G 65 215 79 143 5,6=3,6+2,0
BUV-VF863D080G 80 222 85 154 6,0=4,0+2,0
BUV-VF863D100G 100 232 106 166 6,8=4,8+2,0
BUV-VF863D125G 125 246 107 181 8,3=6,3+2,0
BUV-VF863D150G 150 258 129 201 9,4=7,4+2,0
BUV-VF863D200G 200 357 300 175 231 76 43 18,8=15,8+3,0
BUV-VF863D250G 250 387 208 275 21,8=18,8+3,0
BUV-VF863D300G 300 404 239 298 81 108 30,0=27,0+3,0
BUV-VF863D350G 350 432 280 355 59,0=42,5+16,5
BUV-VF863D400G 400 498 323 390 124 150 77,0=60,5+16,5
BUV-VF863D450G 450 526 359 435 92,0=75,5+16,5
BUV-VF863D500G 500 554 377 440 141,0=105,0+36,0
BUV-VF863D600G 600 627 436 516 129 210,0=174,0+36,0
