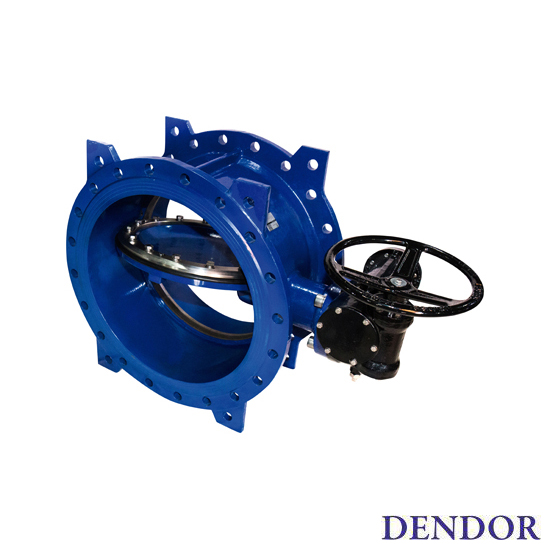

Затвор Dendor 023F поворотный, дисковый  DN 300-2000 PN 16

DN 300-2000
PN 16
Tраб от -25°C до +130°C (с уплотнением EPDM)
Tмакс +150°C
Корпус: чугун
Диск: чугун
Уплотнение: EPDM, NBR
Присоединение к трубопроводу: фланцевое

Доступно для предзаказа

Затвор поворотный дисковый тип 023F (фланцевый, корпус чугун) компании DENDOR характеризуется практически полным отсутствием трения в запорном узле, низким крутящим моментом и герметичностью в обоих направлениях. Данные преимущества делают затвор с эксцентриситетом надёжным и долговечным устройством.

Герметичность класса «А» по ГОСТ9544-2015 и безопасность при перепадах температуры и давления гарантированы за счет оптимальной конструкции поворотного затвора с двойным эксцентриситетом. Имеется возможность быстрой и простой замены уплотнения без разборки самого затвора, что очень важно если замену необходимо произвести в сложных условиях или за малый период времени.

Корпус затвора литой, выполнен из высокопрочного чугуна и покрыт долговечным эпоксидным порошковым покрытием, которое на 100% предохраняет затвор от образования коррозии.

Как и любая продукция DENDOR, затвор тип 023Fс двойным эксцентриситетом долговечен, надежен и прост в эксплуатации, что подтверждено сертификатами соответствия ГОСТ и ISO.

Затворы могут поставляться с несколькими вариантами уплотнений диска: EPDM, NBR

Номер
Dendor 023F поворотный, дисковый
DN
300-2000
PN
16
На складе
шт.
от 0,00

DN   L      H   H1  H2  H3 ØD ØD1 ØD2 n-Ød ØС ØE ØE1 n1-Ød1 b Т K Масса с редуктором, кг
300 270 697 250 264 60 440 400 370 12-22 31,6 125 102 4-12 23 34,8 8 82,0
350 290 759 276 300 65 500 460 429 16-22 33,2 175 140 4-18 24 36,2 10 115,0
400 310 901 318 350 70 565 515 480 16-26 41,2 175 140 4-18 24,5 44,2 10 148,0
500 350 1053 380 402 80 670 620 582 20-26 50,7 210 165 4-22 26,5 54,8 16 214,0
600 390 1241 446 465 85 780 725 682 20-30 50,7 210 165 4-22 30 54,8 16 308,0

700 430 1411 510 528 95 895 840 794 24-30 55 300 254 8-18 32,5 59 16 513,0
800 470 1527 574 580 100 1010 950 901 24-33 75 300 254 8-18 35 85 22 588,0
900 510 1686 628 649 105 1110 1050 1005 28-33 75 300 254 8-18 37,5 85 22 743,0
1000 550 1844 708 727 115 1220 1160 1110 28-36 85 300 254 8-18 40 95 22 1019,0
1200 630 2088 825 840 150 1455 1380 1328 32-39 105 350 298 8-22 45 117 28 1466,0
1400 710 2593 1010 1030 190 1675 1590 1530 36-42 135 415 356 8-32 46 151 36 3232,0
1600 790 2772 1080 1130 210 1915 1820 1750 40-48 155 475 406 8-39 49 173 40 4960,0
1800 870 3082 1250 1270 230 2115 2020 1950 44-48 175 475 406 8-39 52 195 45 8013,0
2000 950 3325 1370 1385 250 2325 2230 2150 48-48 195 560 483 12-39 55 215 45 13150,0
