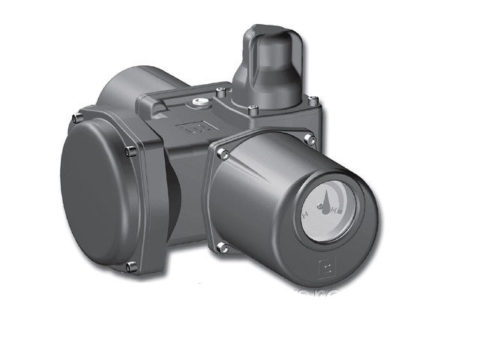

Многооборотный электропривод ГЗ-А.70 (КС-08)

Многооборотные электроприводы ГЗ предназначены для широкого диапазона многооборотной арматуры. Они обеспечивают надежное позиционное управление любыми видами запорной арматуры и другим подобным оборудованием, с крутящим моментом от 50 до 5000 Нм. В сочетании с дополнительным редуктором можно увеличить крутящий момент до 80000 Нм, например, для затворов или шаровых кранов больших диаметров.

Доступно для предзаказа

НАЗНАЧЕНИЕ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕКТРОПРИВОДА
Электропривод с двухсторонней муфтой ограничения крутящего момента типа ГЗ-А.70 общего назначения применяется для управления запорной промышленной трубопроводной
арматурой, устанавливаемой в помещениях, под навесом и на открытом воздухе. Электропривод может работать в системах автоматического регулирования технологическими процессами. Установочное положение электропривода – любое. Электропривод рассчитан для работы в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью
включения до 15мин., при настройке моментной муфты c частотой включений - до 60 раз в час, для работы в режиме автоматического регулирования - до 600 включений в час (в режиме S7 по ГОСТ183-74). Питание электродвигателя осуществляется от трехфазной сети переменного тока напряжением 380В и частотой 50 Гц.
Электропривод позволяет осуществлять:
• закрытие и открытие затвора арматуры (дистанционно) с диспетчерского пульта управления, от блока управления БУЭП-2 (производства «ГЗ ЭЛЕКТРОПРИВОД»); (в ручном режиме - с помощью рычага переключения режимов работы в случае отсутствия электропитания двигателя электропривода);
• автоматическое отключение электродвигателя двухсторонней муфтой ограничения крутящего момента при достижении установленного крутящего момента на выходном валу электропривода в положениях ЗАКРЫТО, ОТКРЫТО или при аварийной остановке подвижных частей затвора арматуры в процессе работы на закрытие и открытие;
• сигнализацию на диспетчерском пульте управления крайних положений затвора арматуры и срабатывания двухсторонней муфты ограничения крутящего момента;
• автоматическое отключение электродвигателя ограничителем хода выходного вала электропривода при достижении затвором арматуры крайних положений;
• указание положений затвора арматуры на местном индикаторе;
• дистанционное указание степени открытия затвора арматуры при работе от блока управления БУЭП-2 (производства «ГЗ ЭЛЕКТРОПРИВОД»);
• возможность регулировки выставляемого крутящего момента в пределах от +30% от номинального значения настройки заводаизготовителя;
• простую перенастройку ограничителя хода выходного вала электропривода;
• защиту электродвигателя от перегрева при перегрузках;
Для обеспечения дистанционного управления электроприводом ГЗ-А.70, а также для получения полной информации о состоянии (положении затвора) запорно-регулирующей
арматуры, заводом-изготовителем рекомендуется применять блок управления электроприводом БУЭП-2 (в комплект поставки не входит).

Модель
Многооборотный электропривод ГЗ-А.70 (КС-08)
На складе
шт.
от 0,00
Условное обозначение Тип присоединения к арматуре по ОСТ 26-07-763-73 Номинальный крутящий момент на выходном валу Частота вращения вала, об/мин. Настраиваемое число оборотов выходного вала, необходимое для закрытия(открытия) арматуры, об. Вес
Нм кгс*м стандарт по заказу мин. макс. кг.
ГЗ-А.70 А 70 7 24 12,18 1 26 25
Артикул: Многооборотный электропривод ГЗ-А.70 (КС-08) Категория: Метки: , ,

Подробная таблица размеров

Двигатель:
Питание………………………………3ф/380В/50Гц;
Мощность……………………………0,18 кВт;
Номинальный ток…………………..1,6 А;
Габаритные размеры……………….402х216х293 мм.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ЭЛЕКТРОПРИВОДА
Климатическое исполнение – по ГОСТ 15150;
Среда – воздух;
Возможные места установки – стационарные, в помещении и на открытом воздухе;
Рабочий диапазон температур:
от — 45 ºС до + 60 ºС. (У1)
от — 60 ºС до + 60 ºС. (УХЛ1)
от — 10 ºС до + 65 ºС. (T1)
Относительная влажность (верхнее значение) 100% при 25° С;
Защита корпуса по IP65;
При обслуживании электропривода должны соблюдаться следующие правила:
• обслуживание электропривода должно производится в соответствии с установленными правилами эксплуатации электрических установок;
• место установки электропривода должно иметь достаточную освещенность;
• корпус электропривода должен быть заземлен;
• работа с электроприводом должна производиться только исправным инструментом;
