Труба ВЧШГ соединение ВРС (RJ), НЛП,ЦПП + цинк

Загрузить проект для просчета

от

Чугунные трубы из высокопрочного чугуна с шаровидным графитом. Замковое соединение ВРС (RJ). Покрытие ЦПП внутри, битумный лак снаружи.

Чугунные трубы из высокопрочного чугуна с шаровидным графитом (сокр. ВЧШГ) широко применяются при прокладывании отопительных и водопроводных коммуникаций, для которых характерно высокое внутреннее и внешнее давление. Трубы чугунные ВЧШГ обладают повышенной прочностью и долгим сроком службы. Технические особенности материала дают возможность без повреждений и деформаций выдерживать большие нагрузки, оказывать сопротивление внешнему давлению грунта, а также воздействию транспорта.

Среди главных преимуществ изделий из ВЧШГ можно выделить:

  • высокий запас прочности (способны выдерживать давление от 1,5 МПа);
  • хорошая приспосабливаемость к внешним воздействиям (перепады температуры, влажности и т.п.);
  • антикоррозийные свойства;
  • пластичность;
  • простоту сборки;
  • долговечность (в отдельных случаях срок эксплуатации составляет до 100 лет).

Напорная труба отличается высокой экологичностью. Вода, проходя через нее, не загрязняется посторонними примесями, остается безвредной для человека. После окончания срока службы трубы безопасно утилизируются.



Трубы напорные из ВЧШГ (высокопрочного чугуна с шаровидным графитом) предназначены для трубопроводов хозяйственно-питьевого водоснабжения, водоотведения, пожаротушения, мелиоративных систем искусственного оснежения горнолыжных курортов, а также для электрохимической защиты подземных сооружений. Трубы напорные из ВЧШГ производятся методом центробежного литья, имеющие раструбную часть с одной стороны и гладкий конец с другой или фланцы с обеих сторон под следующие типы соединений:

  • раструбное соединение TYTON под уплотнительное резиновое  кольцо типа ТАЙТОН;
  • раструбно-замковое соединение RJ под уплотнительное резиновое кольцо типа ТАЙТОН и ВРС ;
  • раструбно-замковое соединение RJS под уплотнительное резиновое кольцо типа ТАЙТОН;
  • фланцевое соединение.

Чугунные трубы из высокопрочного чугуна с шаровидным графитом, производятся с внешним и внутренним защитным антикоррозийным покрытием. ЦПП - цементно-песчаное покрытие внутреннее, НЛП - наружное лаковое покрытие, цинк - наружное цинковое покрытие.

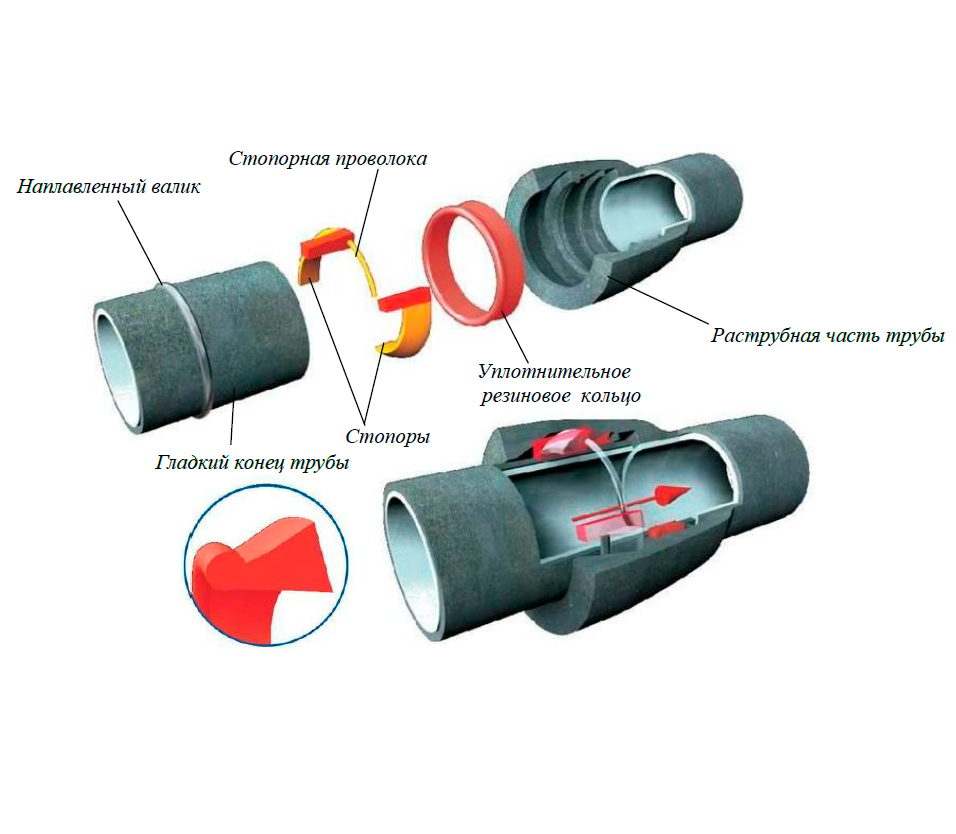

Раструбно-замковое соединение RJ под уплотнительное резиновое кольцо обеспечивает невозможность самопроизвольного рассоединения труб при работе трубопровода в сложном рельефе местности, в местах опасности осадки грунта и т.д. Наварной бурт на гладком конце трубы и стопора, устанавливаемые после стыковки труб в выемку раструба и фиксируется резиновым фиксатором или стопорной проволокой, не позволяют нарушить соединение. Раструбно-замковое соединение RJ является альтернативой применения упорных бетонных блоков в борьбе с эффектом гидравлического осевого давления. Трубы напорные из ВЧШГ с расрубно-замковым соединением RJ получили широкое распространение в бестраншейной прокладке трубопроводов методом горизонтально-направленного бурения.

Трубы из ВЧШГ  DN 100-500 мм выпускаются длиной 6 метров,  под уплотнительное резиновое кольцо, с внутренним и внешним покрытием в соответствии с ГОСТ ISO 2531, EN 545, EN 598, ГОСТ Р 57430.



Модель
Труба ВЧШГ соединение ВРС (RJ), НЛП,ЦПП + цинк
DN
100-500
PN
16
На складе
шт.
от 0,00

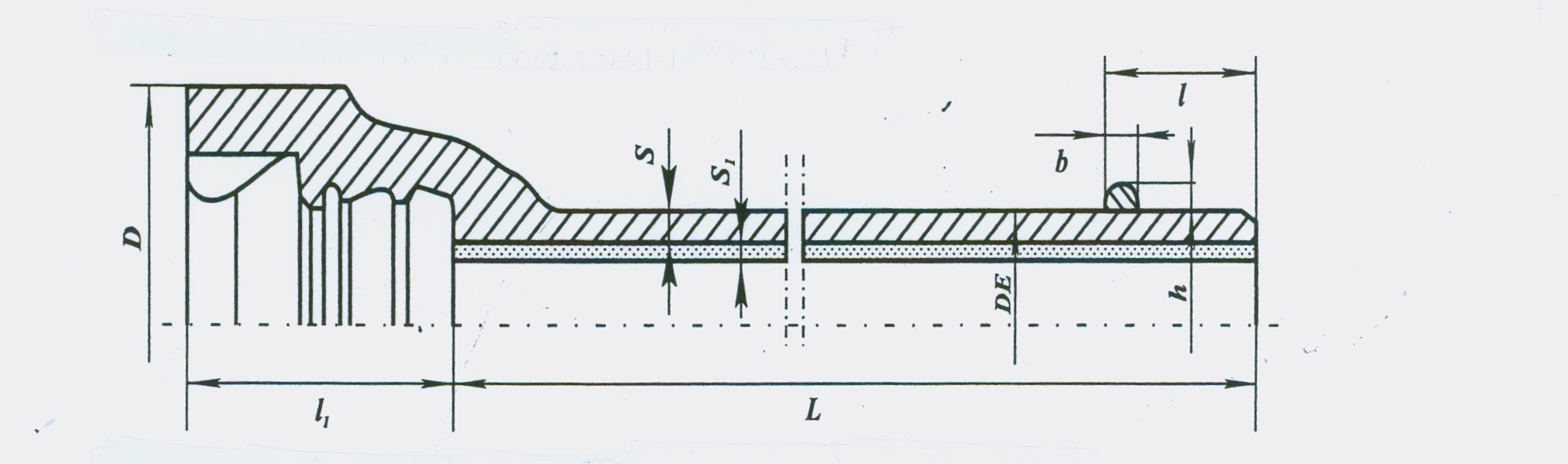

Диаметр (DN) Условная масса трубы с раструбом без ЦПП / с ЦПП кг при расчетной длине L
5800 600
без ЦПП с ЦПП без ЦПП с ЦПП
100 95 112,1 98 115,7
125 118 139,6 122 144,1
150 143 169 148 174,5
200 194 228,6 200,5 235,9
250 255 298,7 264 308,2
300 323 375,2 334 387,1
350 401 473 415 488
400 480 568 497 586
500 666 776 689 800
Артикул: Труба ВЧШГ соединение ВРС (RJ), НЛП,ЦПП + цинк Категории: , Метки: ,
