Труба ВЧШГ соединение ВРС (RJS), НЛП,ЦПП + цинк

Загрузить проект для просчета

от

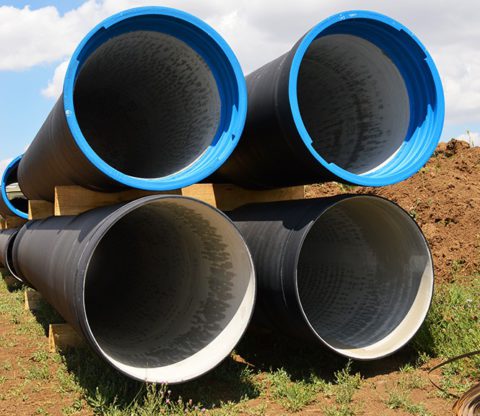

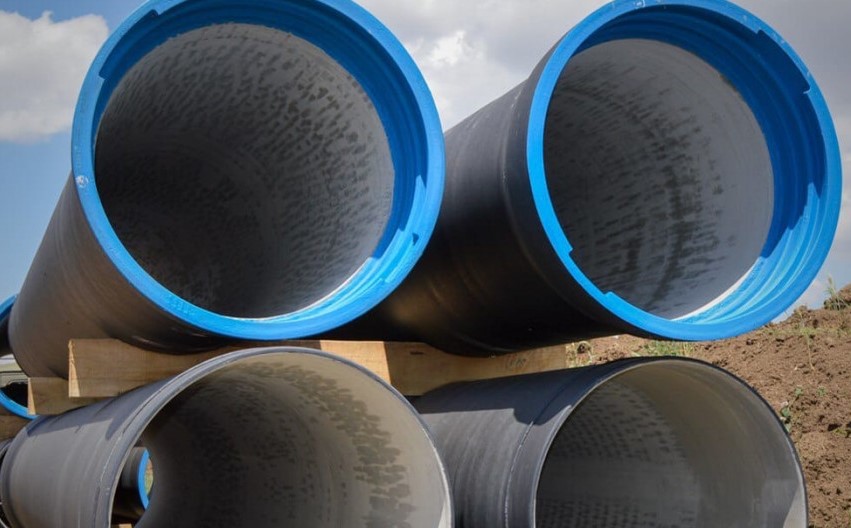

Чугунные трубы из высокопрочного чугуна с шаровидным графитом. Замковое соединение ВРС (RJS). Покрытие ЦПП внутри, битумный лак снаружи.

Чугунные трубы из высокопрочного чугуна с шаровидным графитом (сокр. ВЧШГ) широко применяются при прокладывании отопительных и водопроводных коммуникаций, для которых характерно высокое внутреннее и внешнее давление. Трубы чугунные ВЧШГ обладают повышенной прочностью и долгим сроком службы. Технические особенности материала дают возможность без повреждений и деформаций выдерживать большие нагрузки, оказывать сопротивление внешнему давлению грунта, а также воздействию транспорта.

Среди главных преимуществ изделий из ВЧШГ можно выделить:

  • высокий запас прочности (способны выдерживать давление от 1,5 МПа);
  • хорошая приспосабливаемость к внешним воздействиям (перепады температуры, влажности и т.п.);
  • антикоррозийные свойства;
  • пластичность;
  • простоту сборки;
  • долговечность (в отдельных случаях срок эксплуатации составляет до 100 лет).

Напорная труба отличается высокой экологичностью. Вода, проходя через нее, не загрязняется посторонними примесями, остается безвредной для человека. После окончания срока службы трубы безопасно утилизируются.

Отвод фланцевый — это распространенный вид фасонных частей, благодаря которому осуществляется соединение в единую цепь двух звеньев (труб) одинакового диаметра с изменением направления движения на определенный угол — 5-60 градусов. Оба конца предполагают наличие фланца — специального крепежного элемента для обеспечения разъёмной стыковки.

Доступно для предзаказа

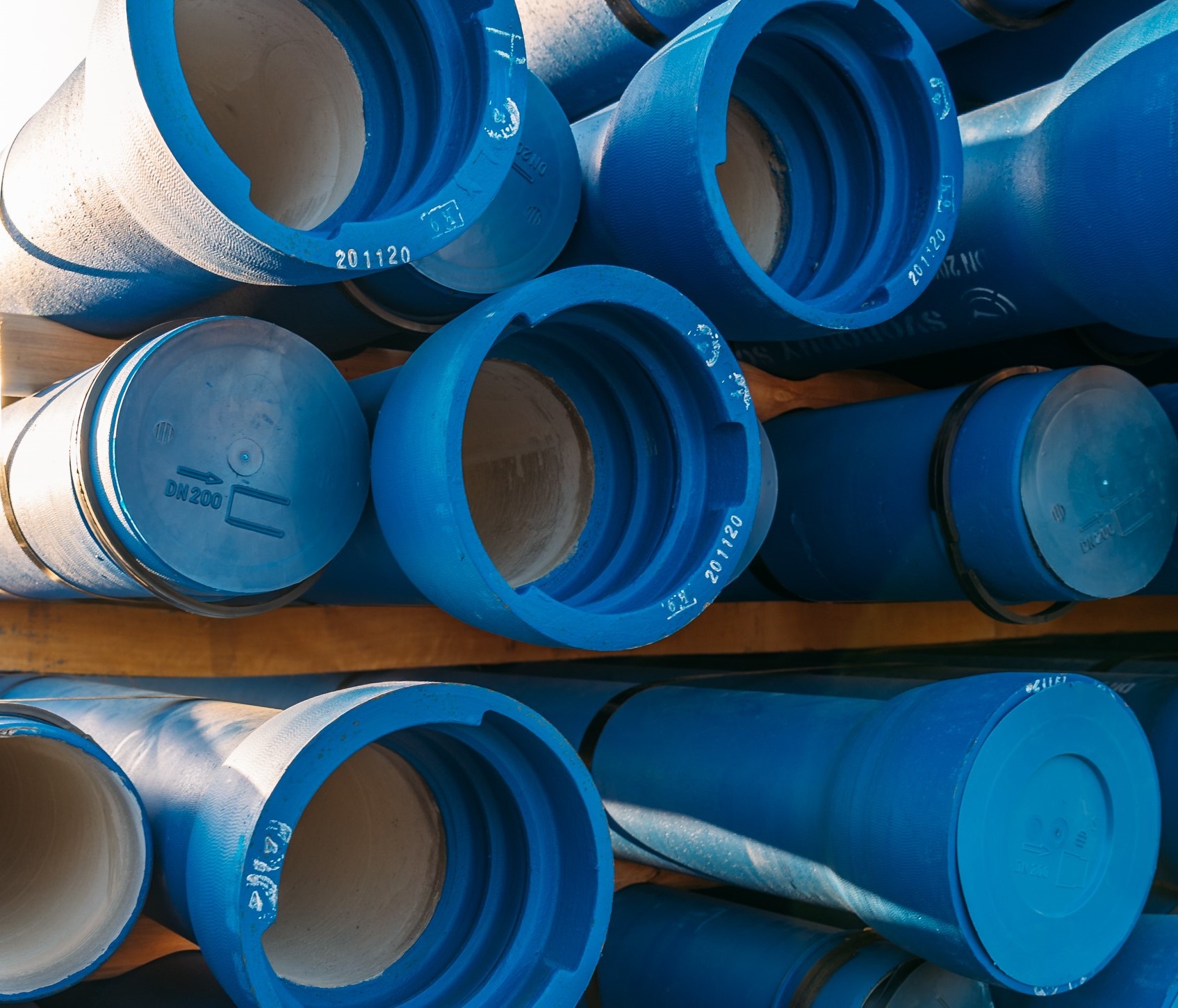

Трубы напорные из ВЧШГ (высокопрочного чугуна с шаровидным графитом) предназначены для трубопроводов хозяйственно-питьевого водоснабжения, водоотведения, пожаротушения, мелиоративных систем искусственного оснежения горнолыжных курортов, а также для электрохимической защиты подземных сооружений. Трубы напорные из ВЧШГ производятся методом центробежного литья, имеющие раструбную часть с одной стороны и гладкий конец с другой или фланцы с обеих сторон под следующие типы соединений:

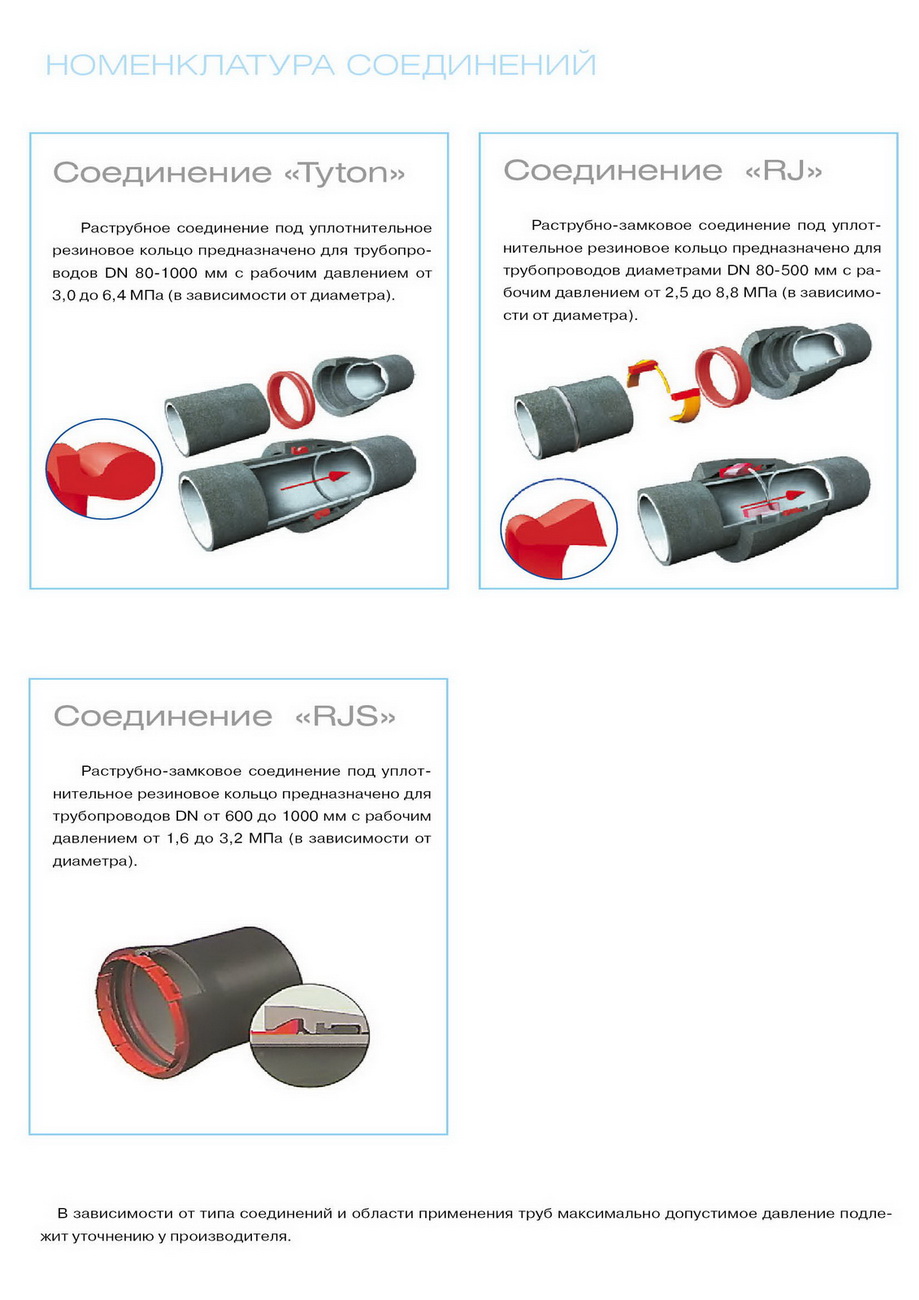

  • раструбное соединение TYTON под уплотнительное резиновое  кольцо типа ТАЙТОН;
  • раструбно-замковое соединение RJ под уплотнительное резиновое кольцо типа ТАЙТОН и ВРС ;
  • раструбно-замковое соединение RJS под уплотнительное резиновое кольцо типа ТАЙТОН;
  • фланцевое соединение.

Чугунные трубы из высокопрочного чугуна с шаровидным графитом, производятся с внешним и внутренним защитным антикоррозийным покрытием. ЦПП - цементно-песчаное покрытие внутреннее, НЛП - наружное лаковое покрытие, цинк - наружное цинковое покрытие.

Раструбно-замковое соединение RJS под уплотнительное резиновое кольцо обеспечивает невозможность самопроизвольного рассоединения труб при работе трубопровода в сложном рельефе местности, в местах опасности осадки грунта и т.д. Наварной бурт на гладком конце трубы и стопора, устанавливаемые после стыковки труб в выемку раструба и фиксируется резиновым фиксатором или стопорной проволокой, не позволяют нарушить соединение. Раструбно-замковое соединение RJ является альтернативой применения упорных бетонных блоков в борьбе с эффектом гидравлического осевого давления. Трубы напорные из ВЧШГ с расрубно-замковым соединением RJ получили широкое распространение в бестраншейной прокладке трубопроводов методом горизонтально-направленного бурения.

Трубы из ВЧШГ  DN 600-1000 мм выпускаются длиной 6 метров,  под уплотнительное резиновое кольцо, с внутренним и внешним покрытием в соответствии с ГОСТ ISO 2531, EN 545, EN 598, ГОСТ Р 57430.



Модель
Труба ВЧШГ соединение ВРС (RJS), НЛП,ЦПП + цинк
DN
600-1000
PN
16
На складе
шт.
от 0,00
Диаметр, мм Условная масса трубы с раструбом(без ЦПП/ с ЦПП, кг, при расчётной длине L под соединение RJS
5800 6000
без ЦПП с ЦПП без ЦПП с ЦПП
600 888,2 1010 916 1048
700 1129 1314 1164 1355
800 1403 1608 1446 1658
900 1703 1934 1755 1994
1000 2033 2288 2095 2359
