Труба ВЧШГ соединение Тайтон (TYTON), НЛП,ЦПП + цинк

Загрузить проект для просчета

от

Чугунные трубы из высокопрочного чугуна с шаровидным графитом. Замковое соединение Тайтон (TYTON). Покрытие ЦПП внутри, битумный лак снаружи.

Чугунные трубы из высокопрочного чугуна с шаровидным графитом (сокр. ВЧШГ) широко применяются при прокладывании отопительных и водопроводных коммуникаций, для которых характерно высокое внутреннее и внешнее давление. Трубы чугунные ВЧШГ обладают повышенной прочностью и долгим сроком службы. Технические особенности материала дают возможность без повреждений и деформаций выдерживать большие нагрузки, оказывать сопротивление внешнему давлению грунта, а также воздействию транспорта.

Среди главных преимуществ изделий из ВЧШГ можно выделить:

  • высокий запас прочности (способны выдерживать давление от 1,5 МПа);
  • хорошая приспосабливаемость к внешним воздействиям (перепады температуры, влажности и т.п.);
  • антикоррозийные свойства;
  • пластичность;
  • простоту сборки;
  • долговечность (в отдельных случаях срок эксплуатации составляет до 100 лет).

Напорная труба отличается высокой экологичностью. Вода, проходя через нее, не загрязняется посторонними примесями, остается безвредной для человека. После окончания срока службы трубы безопасно утилизируются.

Отвод фланцевый — это распространенный вид фасонных частей, благодаря которому осуществляется соединение в единую цепь двух звеньев (труб) одинакового диаметра с изменением направления движения на определенный угол — 5-60 градусов. Оба конца предполагают наличие фланца — специального крепежного элемента для обеспечения разъёмной стыковки.

Доступно для предзаказа

Трубы напорные из ВЧШГ (высокопрочного чугуна с шаровидным графитом) предназначены для трубопроводов хозяйственно-питьевого водоснабжения, водоотведения, пожаротушения, мелиоративных систем искусственного оснежения горнолыжных курортов, а также для электрохимической защиты подземных сооружений. Трубы напорные из ВЧШГ производятся методом центробежного литья, имеющие раструбную часть с одной стороны и гладкий конец с другой или фланцы с обеих сторон под следующие типы соединений:

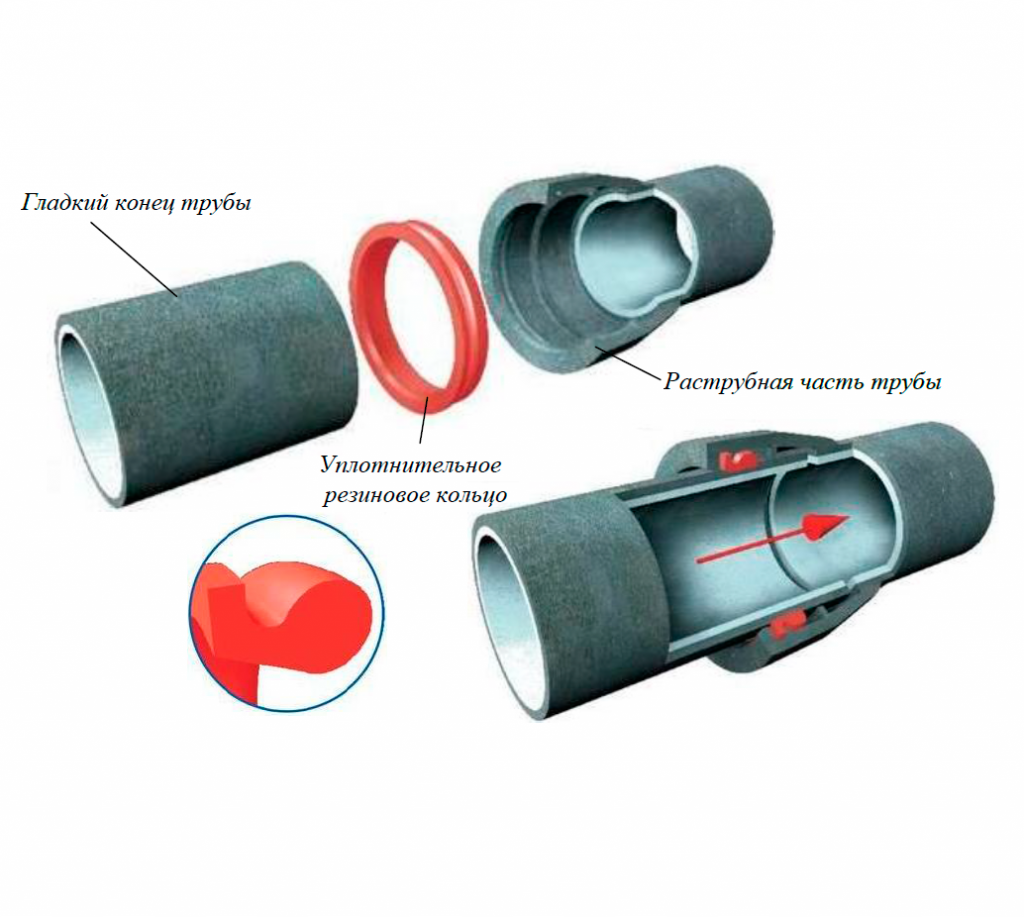

  • раструбное соединение TYTON под уплотнительное резиновое  кольцо типа ТАЙТОН;
  • раструбно-замковое соединение RJ под уплотнительное резиновое кольцо типа ТАЙТОН и ВРС ;
  • раструбно-замковое соединение RJS под уплотнительное резиновое кольцо типа ТАЙТОН;
  • фланцевое соединение.

Чугунные трубы из высокопрочного чугуна с шаровидным графитом, производятся с внешним и внутренним защитным антикоррозийным покрытием. ЦПП - цементно-песчаное покрытие внутреннее, НЛП - наружное лаковое покрытие, цинк - наружное цинковое покрытие.

Трубы раструбные под соединение «Тyton» комплектуются уплотнительными кольцами. Состав материала и свойства уплотнительных резиновых колец регламентируются нормативной документацией.

Трубы из ВЧШГ  DN 100-1000 мм выпускаются длиной 6 метров,  под уплотнительное резиновое кольцо, с внутренним и внешним покрытием в соответствии с ГОСТ ISO 2531, EN 545, EN 598, ГОСТ Р 57430.



Модель
Труба ВЧШГ соединение Тайтон (TYTON), НЛП,ЦПП + цинк
DN
100-1000
PN
16
На складе
шт.
от 0,00
Диаметр (DN) Условная масса трубы с раструбом без ЦПП / с ЦПП, кг, при расчетной длине L
5800 600
без ЦПП с ЦПП без ЦПП с ЦПП
100 92 109,1 95 112,7
125 115 136,6 119 141,1
150 139 165,1 144 170,5
200 188 222,1 194 229,4
250 247 289,7 255 299,2
300 313 364,2 323 376,1
350 390 461 403 476
400 467 553 482 571
500 648 756 669 780
600 855 983 882 1015
700 1088 1273 1123 1314
800 1351 1556 1394 1606
900 1639 1870 1691 1930
1000 1955 2210 2017 2281
