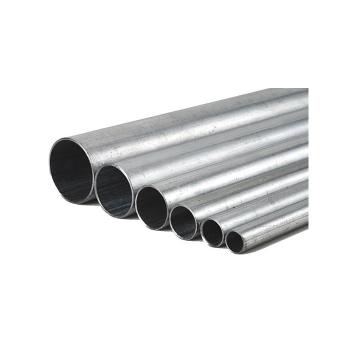

Труба стальная ВГП со сварным швом, оцинкованная

Загрузить проект для просчета

от

Марки стали

В изготовлении применяются марки стали: 08кп/пс, Ст2сп/пс, Ст3кп/пс.

Способ применения водогазопроводной трубы

Труба ВГП оцинкованная применяется для прокладки водо- и теплопроводов в жилых домах и производственных предприятиях (при давлении менее 3,1 Мпа), для обустройства спортивных и детских площадок, а также в качестве элементов конструкций рекламных вывесок, флагштоков, опор освещения, знаков дорожного движения.

Мерность продукции

Стандартная длина выпускаемого трубного проката – 4-12 м. Крайние показатели наружного диаметра – 10,2-165 мм, условного прохода (ДУ) – 15-100 мм.

Толщина стенки (в мм):

  • Лёгких – 1,8-4
  • Обыкновенных – 2-4,5
  • Усиленных – 2,5-5,5

Масса 1 метра труб (в кг):

  • Лёгких – 0,37-15,88
  • Обыкновенных – 0,40-17,81
  • Усиленных – 0,47-21,63

Обозначение трубы ВГП

Труба ВГП оцинк. 50х3.5 дл.6000 мм ГОСТ 3262-75, где:

  • 50х3.5 – ДУ и толщина стенки
  • 6000 – длина

Допустимые технические отклонения (в мм)

В наружном диаметре:

  • При ДУ менее 40 – ±0,5
  • При ДУ более 40 – ±1

В кривизне на 1 метр:

  • 2 (с ДУ менее 20)
  • 1,5 (с ДУ более 20)

В массе:

  • +7,5% для партии
  • +10% для отдельного изделия

В толщине стенки:

  • 15% при обычной точности изготовления
  • 10% при повышенной точности изготовления

Доступно для предзаказа

Труба ВГП – стальная цилиндрическая конструкция со сварным швом, широко применяется при монтаже инженерных водопроводных систем, а также в газовых магистральных трубопроводах. Труба производится в соответствии с ГОСТ 3262-75. Производство данной металлопродукции происходит в два этапа. Сначала из листового проката с помощью технологии формовки делают металлические заготовки, так называемые штрипсы. Затем с помощью сварки наносят шов по длине конструкции. Также может применять печная сварка или горячее редуцирование. К качеству изготовления предъявляются высокие требования: полное отсутствие дефектов, влияющих на эксплуатационные свойства и характеристики. Используется углеродистая сталь обыкновенного качества марки ст3 (ГОСТ 380, ГОСТ 1050). Для сложных металлоконструкций, трубы ВГП производят из высококачественной стали по ГОСТ 1050 (1988 г.). Условное обозначение «Труба ВГП 25×3,2 6000 ГОСТ 3262-75» – Труба стальная водогазопроводная, длиной 6 м, условный проход – 25 мм, толщина стенки – 3,2 мм. На сегодняшний день трубы ВГП применяются практически во всех сферах народного хозяйства, для монтажа инженерных коммуникаций, магистралей водоснабжения, отопительных систем, в сфере газификации, для создания деталей особых водопроводных и газопроводных конструкций, в строительстве.

Характеристики водогазопроводной трубы

Стальные трубы ВГП выпускают следующих типоразмеров:

  • длиной от 4 до 12 м,
  • кратной мерной длины;
  • немерной длины.

В партиях кратной мерной длины допустимый припуск – 0,5 см, возможно отклонение по длине – +1,0 см. В немерной партии возможно наличие до пяти процентов изделий от 1,5 м до 4 м.

Допустимые технические отклонения

Стальные трубы водопроводные с ДУ 06-40 мм (обычный класс) – 0,4-0,5 мм, более 40 мм – от -1,0% до +0,8%, отклонение толщины стенки: -15%. Для изделий с ДУ 40 мм включительно (повышенный класс точности) – ±0,4 мм, свыше 40 мм – ±0,8%, погрешность толщины стенки: -10%. Предельные отклонения по массе тоже нормируется и не должно быть более 8%. Кривизна изделия на 1 м длины допускается от 1,5 до 2 мм.

Краткое перечисление другой продукции в данной группе

Водогазопроводные трубы можно классифицировать по нескольким параметрам: вид, толщина стенки, наличие цилиндрической резьбы, класс точности производства. Выделяют основные категории продукции: стальные чёрные и оцинкованные, с резьбой (способом наката или нарезки наката) и без резьбы, обычного и повышенного классов точности. Для улучшения антикоррозийных свойств изделие могут покрывать оксидом цинка толщиной слоя минимум 30 мкм. Лёгкие и обычные выдерживают давление 2,4 МПа (25 кгс/см2), усиленные – до 3,1 МПа (32 кгс/см2), сделанные на заказ – до 4,9 МПа (50 кгс/см2).

Классификация изделий по толщине стенок:

  • лёгкие (тонкостенные),
  • обыкновенные,
  • усиленные
  • изготовленные на заказ.
Модель
Труба стальная ВГП со сварным швом, оцинкованная
DN
15,20,25,40,50,65,80,100
Толщина стенки
2,8; 3,2; 3,3; 4; 4,5
