Гидрант пожарный РГП

  1. Упаковка, транспортирование и хранение. Гидрант должен быть завернут в оберточную бумагу и помещен в ящик по ГОСТ 2991или другую тару, обеспечивающую сохранность изделия при транспортировании и хранении. Упаковка должна быть проведена так, чтобы исключить перемещение гидранта в таре при погрузке, транспортировании и выгрузке. Маркировка транспортной тары ГОСТ 14192. Условия транспортирования и хранения задвижек по ГОСТ 15150. Техническая и эксплуатационная документация должна быть помещена во влагонепроницаемый пакет и вложена в тару вместе с гидрантом с указанием «Документация здесь».
  2. Срок службы гидранта не менее 18 лет.
  3. Гарантийный срок эксплуатации гидранта 3 года или не менее 200 циклов (открытия-закрытия) без обслуживания. Подтверждение гарантии – предоставление в составе конкурсной документации оригинала гарантийного письма от предприятия-изготовителя за подписью уполномоченного лица и печатью предприятия-изготовителя.
  4. Система контроля качества предприятия-производителя должна быть сертифицирована по СМК ISO 9001 в отношении производства поставляемой продукции, на что предприятие-производитель должно предоставить сертификат от аккредитованной организации, с указанием точного наименования завода и его адреса. Серийно выпускаемые гидранты должны пройти приемосдаточные, периодические, квалификационные, сертификационные, типовые испытания на заводе-производителе.
  5. Гидрант отечественного или иностранного производства должен иметь свидетельство о государственной регистрации, сертификат соответствия и санитарно-гигиеническое заключение.
  6. Гидрант и комплектующие изделия должны сопровождаться паспортом, техническим описанием и инструкцией по эксплуатации на русском языке. Сведения на маркировке повторяются и разъясняются в инструкции. Кроме того, в инструкции прописываются требования к обеспечению сохранности оборудования в процессе перевозки и хранения, к упаковке, к консервации.

Пожарный гидрант ОАО «ТЯЖПРЕССМАШ» - соответствует требованиям и предназначен для отбора воды на пожарные нужды, протекающей в системе холодного водоснабжения при температуре от+ 5 до + 50ºС и давлении до 1,6МПа(16кгс/см2).

Гидрант  изготовлен в соответствии с требованиями ГОСТ Р53961-2010  и конструкторской документации на изделие.

Номер
Гидрант пожарный РГП
Рабочее давление, МПа (кгс/см2)
не более1,6
Высота гидранта, мм, (с интервалом, через 250мм)
от 500 до 4000
Ход клапана, мм
24-30
Число оборотов штанги до полного открытия
от 12 до 15
Масса, гидранта (при высоте 500 мм), кг,(с увеличением массы на каждые 250мм высоты не более 7кг)
не более 57
На складе
шт.
от 0,00₽

Пример маркировки гидрантор РГП :

  • Гидрант пожарный РГП-00.1-001-00/0.50м
  • Гидрант пожарный РГП-00.1-001-01/0.750м
  • Гидрант пожарный РГП-00.1-001-02/1м
  • Гидрант пожарный РГП-00.1-001-03/1.250м
  • Гидрант пожарный РГП-00.1-001-04/1.50м
  • Гидрант пожарный РГП-00.1-001-05/1.750м
  • Гидрант пожарный РГП-00.1-001-06/2м
  • Гидрант пожарный РГП-00.1-001-07/2.250м
  • Гидрант пожарный РГП-00.1-001-08/2.50м
  • Гидрант пожарный РГП-00.1-001-09/2.750м
  • Гидрант пожарный РГП-00.1-001-10/3м
  • Гидрант пожарный РГП-00.1-001-11/3.250м
  • Гидрант пожарный РГП-00.1-001-12/3.50м
  • Гидрант пожарный РГП-00.1-001-13/3.750м
  • Гидрант пожарный РГП-00.1-001-14/4м
  • Гидрант пожарный РГП-00.1-001-15/4.250м
  • Гидрант пожарный РГП-00.1-001-16/4.50м
  • Гидрант пожарный РГП-00.1-001-17/4.750м
  • Гидрант пожарный РГП-00.1-001-18/5м
SKU: Гидрант пожарный РГП Categories: , Tag:

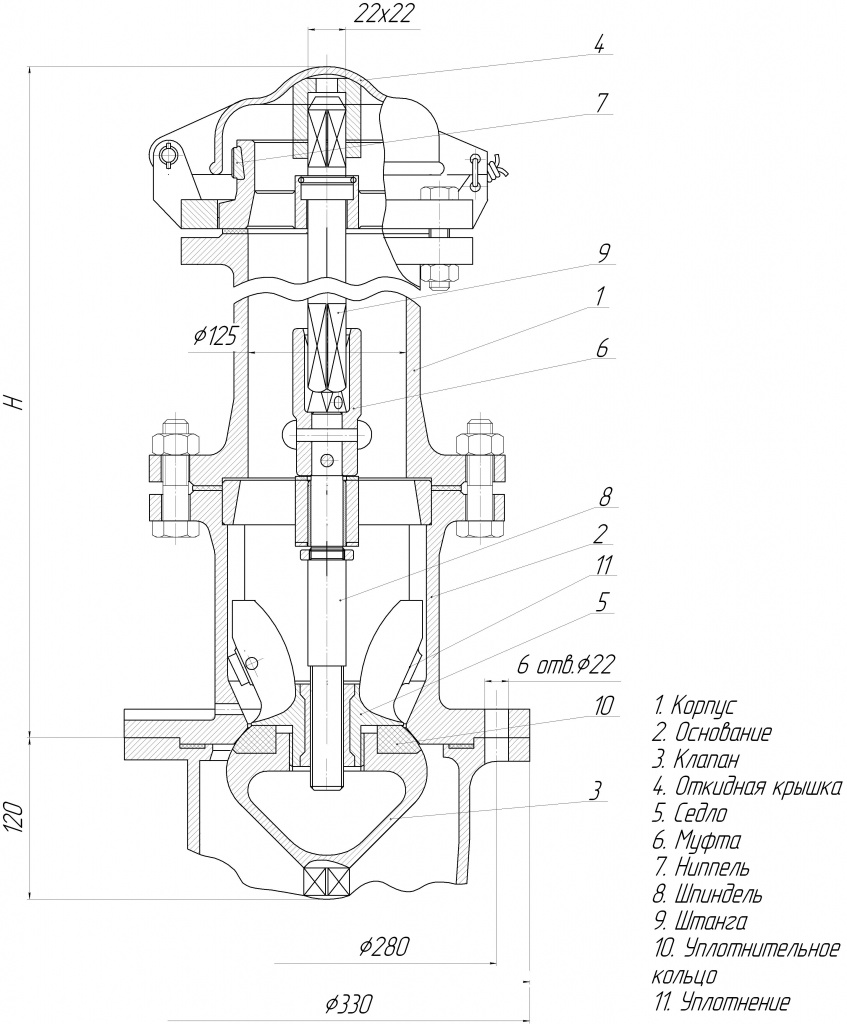

Подробная таблица размеров

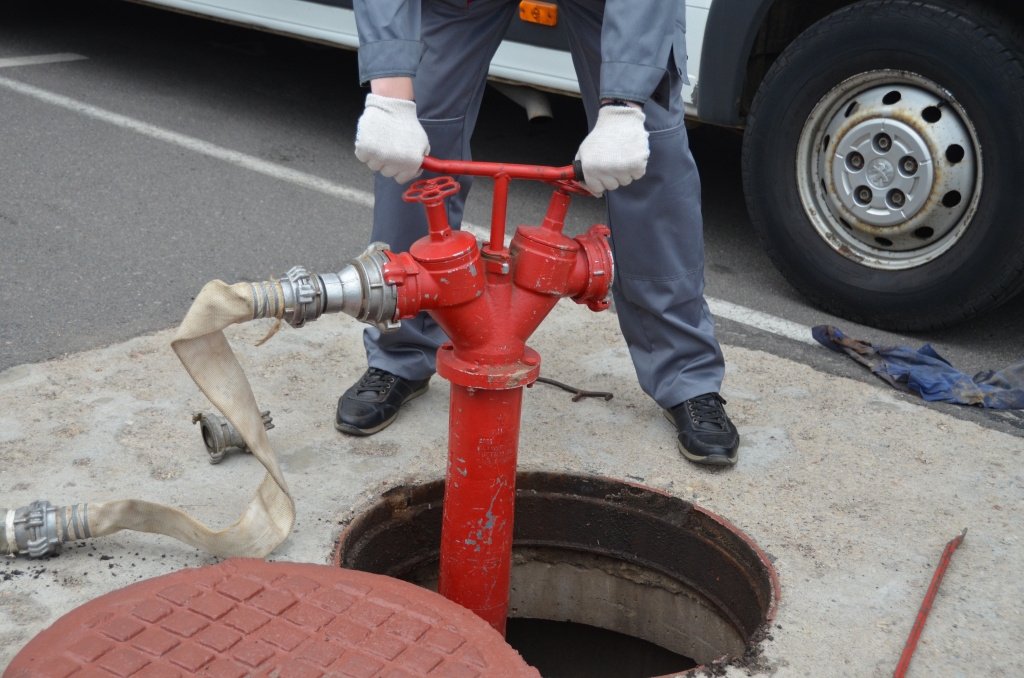

Гидрант пожарный подземный (ПГ) предназначен для отбора воды из водопроводной сети с целью пожаротушения при помощи пожарной колонки. Кроме того, гидрант можно использовать для впуска-выпуска воздуха при опорожнении и наполнении водопроводной сети.

  1. Классификация, основные параметры: должны соответствовать требованиям ГОСТ 53961-2010, ГОСТ 5525 и ГОСТ Р 53250.

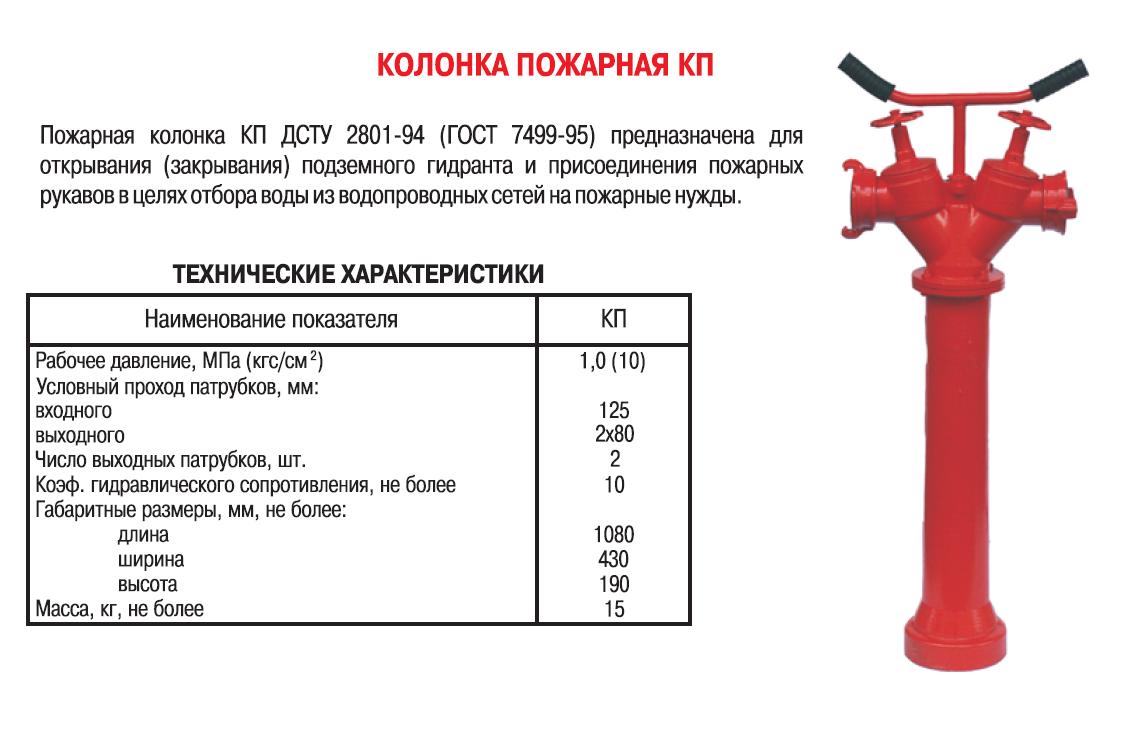

— пожарный гидрант устанавливается в колодце в вертикальном положении. Крепление к пожарной подставке – фланцевое (стандартное по ГОСТ 5525). Открытие и закрытие ПГ производится вручную, с помощью колонки пожарной (КП) по ГОСТ Р 53250;

— присоединение пожарной колонки к пожарному гидранту резьбовое (стандартное по ГОСТ Р 53250). Конструкция и крепление ниппеля гидранта должны исключать возможность проворачивания ниппеля при навертывании КП;

— резьбовая часть ниппеля гидранта должна быть оборудована откидной крышкой. Конструкция крышки не должна препятствовать свободному навертыванию КП;

— квадрат шпинделя для соединения гидранта с ключом КП (штока для открытия и закрытия задвижки гидранта специальным ключом) – 22х22 мм; размеры квадрата – с точностью по 12-му квалитету ГОСТ 25347. Поверхность квадрата должна иметь твердость от 26 до 38 HRCэ;

— конструкция корпуса гидранта должна обеспечивать прочность при гидравлическом давлении, в 1,5 раза превышающем рабочее давление. При этом не допускаются признаки разрыва и видимые остаточные деформации;

— гидрант должен быть оснащен устройством для самотечного слива оставшейся после работы воды. При этом количество оставшейся воды в гидранте после работы не должно превышать 100 см3. Внутренний диаметр сливного устройства не менее Dв=6мм.;

— толщина уплотнительных прокладок во фланцевых соединениях – не менее 4 мм, сечение – прямоугольное на всю поверхность зеркала фланца.

— материал изготовления уплотнительных элементов – EPDM с допуском для питьевой воды;

— конструкция гидранта в сборе должна сохранять герметичность соединений и уплотнений при рабочем давлении. При этом не допускаются течи и каплеобразование жидкости через стенки корпусных деталей гидранта, а также в местах неподвижных соединений и через уплотнение шпинделя;

— органы управления запорными устройствами гидранта должны плавно перемещаться при работе в установленном диапазоне. Усилие открытия (закрытия) клапана гидранта ключом КП (или задвижки специальным ключом) не должно превышать 150 Н (15 кгс);

  1. Внутренний диаметр корпуса, мм: от DN 100 включ. до DN 150 включ.
  2. Рабочее давление Рраб.Мпа (кгс/см2): 1 МПа (10 кгс/см2).
  3. Требования к безопасности: согласно ГОСТ 12.2.037 и «Техническому регламенту о безопасности машин и оборудования», утвержденному постановлением Правительства Российской Федерации от 15 сентября 2009 г. №753.
  4. Категории размещения: Гидрант устанавливается в камерах и колодцах с повышенной влажностью. Выдерживает наличие воды в колодце и воздействие антигололёдных реагентов. Работоспособность пожарного гидранта должна быть обеспечена при температуре окружающей среды от –50 до +50о С.
  5. Рабочая среда: питьевая вода.
  6. Ремонтопригодность: конструкция ПГ должна исключать вылет штанги при эксплуатации и проведении ремонтных или регламентных работ.
  7. Материал корпуса: серый чугун (не ниже СЧ15 по ГОСТ 1412-70), высокопрочный чугун (не ниже ВЧ40 по ГОСТ 7293-85, GJS-400-15 по EN1563, GGG 400 по DIN1693), сталь горячеоцинкованная со всех сторон.
  8. Материал ниппеля по механическим и антикоррозионным свойствам не должен уступать свойствам латуни ЛК1 ГОСТ 1020 или бронзы Бр О5Ц5С5 ГОСТ 613.
  9. Материал штанги: нержавеющая сталь не ниже 20х13.
  10. Материал шпинделя: нержавеющая сталь не ниже 20х13.
  11. Материал резьбовой части клапана (гайки шпинделя) должен быть изготовлен из материала с основными свойствами не ниже, чем у латуни марки ЛК1 ГОСТ 1020 или у бронзы марки Бр О5Ц5С5 ГОСТ 613.
  12. Ход клапана: 24 – 54 мм.
  13. Число оборотов штанги до полного открытия клапана: 11- 15.
  14. Максимальный расход воды на пожаротушение: не менее 37 л/сек.
  15. Высота гидранта Н: от 500 включ. до 3500 мм. включ., с шагом 250 мм.
  16. Люфт шпинделя в опоре по оси: не более 0,4 мм.
  17. Гидравлическое сопротивление: не более 1,2х103 с2·м-5 (при Н=1000мм.).
  18. Изменение гидравлического сопротивления на каждые 250 мм высоты: не более 0,05х103 с2·м-5.
  19. Антикоррозионное покрытие: корпуса и подставка (внутреннее и внешнее), исключающее коррозию в течение всего срока службы изделия. Характеристики покрытия: эпоксидное порошковое покрытие, толщина слоя не менее 250 мкм, отсутствие пор, высокая адгезия с металлом (не менее 12N/мм2), гладкая поверхность.
  20. Метизные изделия (болты, гайки, шайбы, шпильки): нержавеющая сталь 12Х18Н10Т (AISI 321), углеродистая сталь с термодиффузионным цинковым покрытием.
  21. Маркировка: на изделии должна соответствовать требованиям ГОСТ Р 53961-2010 и содержать следующую информацию:

— наименование или товарный знак предприятия-изготовителя;

— заводской номер изделия;

— рабочее давление, PN;

— высота гидранта, мм;

— внутренний диаметр корпуса DN;

— год выпуска.

Маркировку наносят литьем на лицевой и/или на обратной стороне корпуса. Допускается часть сведений наносить на табличку, надежно прикрепляемую к корпусу. Не допускается нанесение знаков на бирке. Все знаки маркировки должны быть повторены и пояснены в эксплуатационной документации на гидрант.
