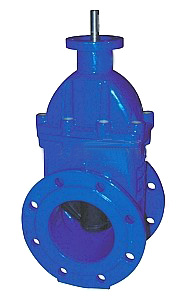

Задвижка ABRA A4010(16)-BS F4 фланцевая чугунная PN10/16 DN40-1000 под установку электропривода
Основные области применения таких задвижек - для стальных, чугунных, полиэтиленовых (ПЭ, ПНД) и пр. трубопроводов, транспортирующих воду, нейтральные среды. Конструкция задвижки позволяет использовать её в системах канализации. Также данную конструкцию можно использовать на другие нейтральные жидкости. Задвижки чугунные с обрезиненным клином ABRA обладают отличной химической устойчивостью к:
-воде, в том числе воде ХВС и ГВС, (систем холодного, в том числе хозяйственно-питьевого, и горячего водоснабжения), оборотной воде тепловых сетей, деминерализованной, дистиллированной, газированной воде и т.п.
-стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
-стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.
-техническому воздуху и т.д.
DN (Ду) = в данном случае это и размер a в мм | DN40 (1 1/2″) |
DN50 (2″) |
DN65 (2 1/2″) |
DN80 (3″) |
DN100 (4″) |
DN125 (5″) |
DN150 (6″) |
DN200 (8″) |
DN250 (10″) |
DN300 (12″) |
DN350 (14″) |
DN400 (16″) |
DN450 (18″) |
DN500 (20″) |
DN600 (24″) |
DN700 (28″) |
DN800 (32″) |
DN900 (36″) |
DN1000 (40″) |
PN (Ру) |
10 бар (1,0 МПа) / 16 бар (1,6 МПа)
|
||||||||||||||||||
Диапазон рабочих температур, °C |
Максимально допустимая температура 120 °C,
Минимальная температура окружающей среды -20 °C, Рабочая температура от -10 до +95 °C |
||||||||||||||||||
Код товара | ABRA A40 10(16)- BS-040 |
ABRA A40 10(16)- BS-050 |
ABRA A40 10(16)- BS-065 |
ABRA A40 10(16)- BS-080 |
ABRA A40 10(16)- BS-100 |
ABRA A40 10(16)- BS-125 |
ABRA A40 10(16)- BS-150 |
ABRA A40 10(16)- BS-200 |
ABRA A40 10(16)- BS-250 |
ABRA A40 10(16)- BS-300 |
ABRA A40 10(16)- BS-350 |
ABRA A40 10(16)- BS-400 |
ABRA A40 10(16)- BS-450 |
ABRA A40 10(16)- BS-500 |
ABRA A40 10(16)- BS-600 |
ABRA A40 10(16)- BS-700 |
ABRA A40 10(16)- BS-800 |
ABRA A40 10(16)- BS-900 |
ABRA A40 10(16)- BS-1000 |
Монтажные размеры и крутящие моменты (средние) для присоединения привода задвижки | |||||||||||||||||||
Крутящий момент, Н*м (*) |
40 | 40 | 40 | 60 | 75 | 95 | 110 | 160 | 210 | 280 | 340 | 380 | 450 | 500 | 600 | 850 | 950 | 1150 | 1250 |
m, внешний диаметр монтажного фланца привода ISO 5210 (ISO 5211),мм |
125 | 125 | 125 | 125 | 125 | 125 | 125 | 175 | 175 | 175 | 210 | 210 | 300 | 300 | 300 | 300 | 300 | 350 | 350 |
k, межосевое расстояние отверстий в монтажном фланце привода ISO 5210 (ISO 5211), мм G D |
102 | 102 | 102 | 102 | 102 | 102 | 102 | 140 | 140 | 140 | 165 | 165 | 254 | 254 | 254 | 254 | 254 | 298 | 298 |
x-N1 диаметр отверстий, мм / КСО — количество сквозных отверстий в монтажном фланце привода ISO 5210 (ISO 5211) |
ø12×4
|
ø18×4 |
ø23(22)x4
|
ø19×8
|
ø23×8
|
||||||||||||||
Тип верхнего монтажного фланца по ISO 5210 (ISO 5211) |
ISO-F10
|
ISO-F14
|
ISO-F16
|
ISO-F25
|
ISO-F30
|
||||||||||||||
d1 — диаметр штока, мм GD |
16
|
16
|
16
|
18
|
18
|
22
|
22
|
25
|
25
|
25
|
40
|
40
|
40
|
40
|
40
|
55
|
55
|
55
|
55
|
размер шпонки, мм |
5х5×30
|
6х6×30
|
8х7×40
|
12х8×50
|
16x10x65
|
||||||||||||||

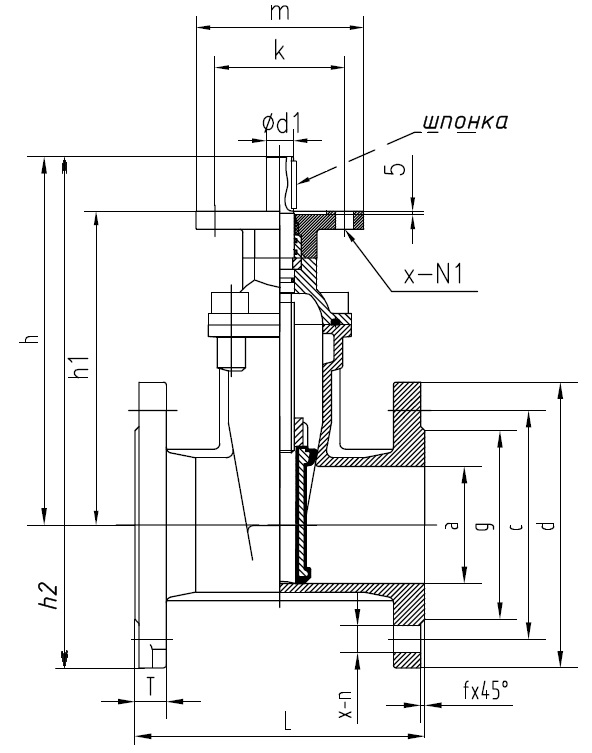

Габаритные размеры, размеры присоединения к трубопроводу, вес и Кv: | |||||||||||||||||||
DN (Ду) = в данном случае это и размер a в мм |
DN40
(1 1/2″) |
DN50
(2″) |
DN65
(2 1/2″) |
DN80
(3″) |
DN100
(4″) |
DN125
(5″) |
DN150
(6″) |
DN200
(8″) |
DN250
(10″) |
DN300
(12″) |
DN350
(14″) |
DN400
(16″) |
DN450
(18″) |
DN500
(20″) |
DN600
(24″) |
DN700
(28″) |
DN800
(32″) |
DN900
(36″) |
DN1000
(40″) |
L — строительная длина DIN3202 F4 = EN558-1 GR14, мм |
140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 |
h — строительная высота от оси трубы, мм |
195 | 215 | 240 | 265 | 300 | 360 | 400 | 500 | 590 | 680 | 733 | 810 | 889 | 1200 | 1128 | 1345 | 1515 | 1750 | 1940 |
h1 — высота от оси трубы до поверхност и верхнего фланца ISO 5210 (ISO 5211), мм |
155 | 175 | 200 | 225 | 260 | 320 | 360 | 450 | 540 | 630 | 673 | 750 | 829 | 1140 | 1068 | 1280 | 1450 | 1675 | 1865 |
h2 — габаритная высота, мм | 270 | 298 | 333 | 365 | 410 | 485 | 543 | 670 | 793 | 910 | 993 | 1100 | 1209 | 1558 | 1548 | 1800 | 2028 | 2313 | 3195 |
d — внешний диаметр присоединительного фланца, мм |
150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 |
c — межосевое расстояние присоединительных отверстий, мм для Ру10 |
110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 | 565 | 620 | 725 | 840 | 950 | 1050 | 1160 |
c — межосевое расстояние присоединительных отверстий, мм для Ру16 |
355 | 410 | 470 | 525 | 585 | 650 | 770 | ||||||||||||
T — толщина фланцев, мм | 18 | 19 | 19 | 19 | 19 | 19 | 19 | 20 | 22 | 24,5 | 26,5 | 28 | 30 | 31,5 | 36 | 39,5 | 43 | 46,5 | 50 |
x-n — диаметр отверстий, мм + КСО — количество сквозных отверстий в присоединительном фланце к трубопроводу для Ру10 |
ø19×4 | ø19×4 | ø19×4 | ø19×8 | ø19×8 | ø19×8 | ø23×8 | ø23×8 | ø23×12 | ø23×12 | ø23×16 | ø28×16 | ø28×20 | ø28×20 | ø31×20 | ø31×24 | ø34×24 | ø34×28 | ø37×28 |
x-n — диаметр отверстий, мм + КСО — количество сквозных отверстий в присоединительном фланце к трубопроводу для Ру16 |
ø23×12 | ø28×12 | ø28×12 | ø28×16 | ø31×16 | ø31×20 | ø34×20 | ø37×20 | ø37×24 | ø41×24 | ø41×28 | ø44×28 | |||||||
g — внешний диаметр присоединительного выступа, мм |
84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | 429 | 480 | 548 | 609 | 720 | 794 | 901 | 1001 | 1112 |
f — высота присоединительного выступа, мм |
3 | 4 | 5 | ||||||||||||||||
Вес, кг | 10 | 11 | 14,5 | 17,5 | 20 | 30 | 39 | 57 | 87 | 128 | 195 | 258 | 359 | 427 | 600 | 1020 | 1250 | 1850 | 2250 |
Кv, м3/час,
свыше Ду600 — расчетная величина |
130 | 200 | 390 | 600 | 1 000 | 1 800 | 2 900 | 6 000 | 10 000 | 16 000 | 18 000 | 33 000 | 39000 | 53000 | 85000 | 117000 | 152000 | 195000 | 240000 |
