Задвижка Hawle 4000Е2 DN 50-200 PN 10/16

Загрузить проект для просчета

от

Задвижка Hawle 4000Е2 фланцевая короткая

Задвижка Hawle 4000E2 в разборном корпусе, находит широкое применение в строительстве инженерных сетей и коммуникаций. Компания Hawle предоставляет гарантию 10 лет и срок эксплуатации не менее 50 лет для задвижек серии Hawle 4000E2, что соответствует всем требованиям Мосводоканала.

Упруго-запирающаяся клиновая задвижка с гладким каналом имеет разборный корпус из высокопрочного чугуна, покрытие эпоксидной эмалью стойкой к внешним воздействиям, обрезиненный чугунный клин. Благодаря одинаковому диаметру прохода возможна чистка.

Задвижка на 100% подходит для работы с  электроприводом AUMA.  Возможна комплектация с другим электроприводом (уточнять у менеджера).

Задвижки Hawle 4000E2 могут комплектоваться штурвалами, либо комплектами штоков и коверов для бесколодезной установки. Стандартное исполнение: без штурвала и штока.

Номер
4000E2, 4700E2
DN
50 - 200
PN
10, 16
На складе
шт.
от 0,00₽
Номер Вариант 50 65 80 100 125 150 200
4000E2 Короткая EN 558-1 GR 14 ⬤ ⬤ ⬤ ⬤ ⬤ ⬤ ⬤
4700E2 Длинная EN 558-1 GR 15 ⬤ ⬤ ⬤ ⬤
SKU: 4000e2 dn 50-200 Categories: , Tag:

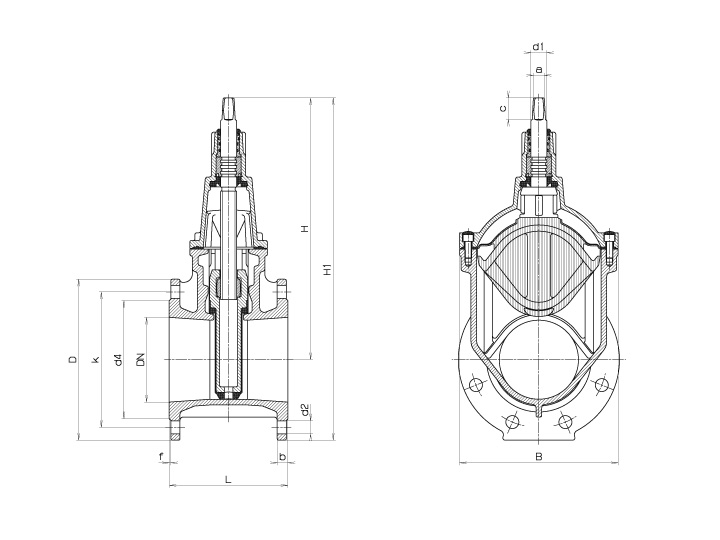

Подробная таблица размеров

DN MOP Фланец Болты Шпиндель Задвижка Вес
D C K d4 f Количество Резьба d2 a c d1 H H1 L
короткая		 L
длинная		 B Короткая Длинная
50 10 165 19 125 98 3 4 M16 19 14,8 30 22 260 342 150 250 143 11,0 12
16
25 11,0
65 10 185 19 145 118 3 4 M16 19 17,3 30 22 328 420 170 270 183 17,0 18
16
25 8 17,0

80

 10/16
200
19
160
133
3
8
М16
19
17,3
35
25
336
436
180

 280
180

 18,5
20,5
100 10/16 220 19 180 153 3 8 М16 19 19,3 38 25 373 483 190 300 213 24,5 27,5
125 10/16 250 19 210 183 3 8 М16 19 19,3 38 28 450 575 200 325 285 35,5 38
150 10/16 285 19 240 209 3 8 М20 23 19,3 38 28 462 605 210 350 285 40,5 46
200 10/16 340 20 295 264 3 8/12 М20 23 24,3 48 32 563 733 230 400 357 64 72
