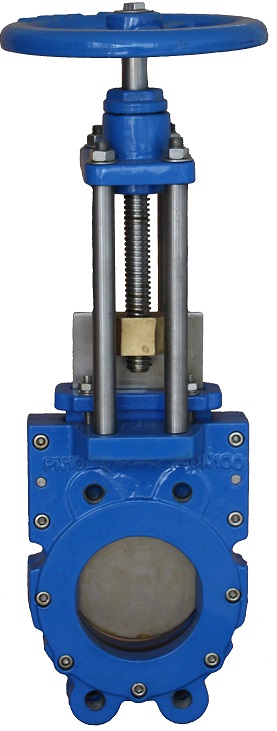

Задвижки шиберные ABRA-KV-01 со штурвалом не выдвижной шток (NRS) DN50-600, PN10/16

Основные области применения таких задвижек — для трубопроводов, транспортирующих воду, сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементную (только в варианте «полностью открыто / полностью закрыто» и ни в коем случае не для дозирования) и многое другое

  • Задвижка шиберная (затвор ножевой) – разновидность задвижек, в которой запорный элемент, выполнен в виде плоского ножа (шибера). Основным механизмом шиберной задвижки является нож, который представляет собой стальную пластину со штоком. Запорный механизм движется по направляющим между двумя фланцами и прерывает поток.
  • Традиционные клиновые задвижки имеют конструкцию, в которой есть места, где могут скопиться остатки рабочей среды, так называемые «застойные зоны». Собравшиеся там твердые частицы могут нарушить нормальную ее работу. Задвижки шиберные (затворы ножевые), благодаря своей конструкции, лишены этого недостатка: они имеют нож, который при открывании выходит наружу, а при закрывании острым краем рассекает твердые частицы рабочей среды, что обеспечивает герметичность.
  • Шиберные задвижки используются в разных сферах: в очистных сооружениях, системах канализации, целлюлозно-бумажной, пищевой, энергетической, химической, горнодобывающей и многих других отраслях промышленности. Рабочими средами могут быть сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементная и многое другое. Широкое применение шиберные ножевые задвижки находят также в  текстильной промышленности, и в сфере водоснабжения, водоотведения, ЖКХ (очистка канализационных и сточных вод), а также на трубопроводах с высоким содержанием абразивных частиц в рабочей среде.
  • Задвижка шиберная (затвор ножевой) ABRA-KV-01 является специальной арматурой, используемой в довольно суровых и жестких условиях. Задвижки шиберные (затвор ножевой) ABRA-KV-01 применяются для полного закрытия или открытия потока среды, т.е. являются запорной арматурой.
  • Такая шиберная задвижка имеет двухстороннюю герметичность. Задвижка шиберная ABRA-KV-01 имеет выдвижной шток, центрированный относительно оси задвижки и обеспечивающий равномерность нагрузок на конструкцию при открытии/закрытии.
  • Задвижки проходят двойной контроль качества — после гидроиспытаний дополнительно испытываются воздухом

Available on backorder

Основные области применения таких задвижек - для трубопроводов, транспортирующих воду, сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементную (только в варианте "полностью открыто / полностью закрыто" и ни в коем случае не для дозирования) и многое другое

  • Задвижка шиберная (затвор ножевой) – разновидность задвижек, в которой запорный элемент, выполнен в виде плоского ножа (шибера). Основным механизмом шиберной задвижки является нож, который представляет собой стальную пластину со штоком. Запорный механизм движется по направляющим между двумя фланцами и прерывает поток.
  • Традиционные клиновые задвижки имеют конструкцию, в которой есть места, где могут скопиться остатки рабочей среды, так называемые "застойные зоны". Собравшиеся там твердые частицы могут нарушить нормальную ее работу. Задвижки шиберные (затворы ножевые), благодаря своей конструкции, лишены этого недостатка: они имеют нож, который при открывании выходит наружу, а при закрывании острым краем рассекает твердые частицы рабочей среды, что обеспечивает герметичность.
  • Шиберные задвижки используются в разных сферах: в очистных сооружениях, системах канализации, целлюлозно-бумажной, пищевой, энергетической, химической, горнодобывающей и многих других отраслях промышленности. Рабочими средами могут быть сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементная и многое другое. Широкое применение шиберные ножевые задвижки находят также в  текстильной промышленности, и в сфере водоснабжения, водоотведения, ЖКХ (очистка канализационных и сточных вод), а также на трубопроводах с высоким содержанием абразивных частиц в рабочей среде.
  • Задвижка шиберная (затвор ножевой) ABRA-KV-01 является специальной арматурой, используемой в довольно суровых и жестких условиях. Задвижки шиберные (затвор ножевой) ABRA-KV-01 применяются для полного закрытия или открытия потока среды, т.е. являются запорной арматурой.
  • Такая шиберная задвижка имеет двухстороннюю герметичность. Задвижка шиберная ABRA-KV-01 имеет выдвижной шток, центрированный относительно оси задвижки и обеспечивающий равномерность нагрузок на конструкцию при открытии/закрытии.
  • Задвижки проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
Номер
ABRA-KV-01 со штурвалом не выдвижной шток (NRS)
DN
50-600
PN
10/16
На складе
шт.
от 0,00₽
DN (Ду)  DN50  DN65  DN80  DN100  DN125  DN150  DN200  DN250  DN300  DN350  DN400  DN450  DN500  DN600
PN (Ру) — только для описания присоединительных размеров
10/16 бар (1,0/1,6 МПа) — только для описания присоединительных размеров
Рабочее давление см ниже
Максимальное рабочее давление, бар (приборное) Ру10 10 бар 10 бар 10 бар 10 бар 10 бар 10 бар 10 бар 10 бар 6 бар 6 бар 6 бар 4 бар 4 бар 4 бар
Ру16 16 бар 16 бар 16 бар 16 бар 16 бар 16 бар 16 бар —
Диапазон рабочих температур, °C
Максимально допустимая температура 120°C для уплотнения EPDM, 90°C при замене уплотнения на NBR
Минимальная температура окружающей среды -20°C,
Рабочая температура от -10 до +95°C  для уплотнения EPDM, от -10 до +70°C при замене уплотнения на NBR
Код товара ABRA
KV-01
050		 ABRA
KV-01
065		 ABRA
KV-01
080		 ABRA
KV-01
100		 ABRA
KV-01
125		 ABRA
KV-01
150		 ABRA
KV-01
200		 ABRA
KV-01
250		 ABRA
KV-01
300		 ABRA
KV-01
350		 ABRA
KV-01
400		 ABRA
KV-01
450		 ABRA
KV-01
500		 ABRA
KV-01
600
L- строительная длина 43 46 46 52 56 56 60 68 78 78 102 114 127 154
H- строительная высота (от оси трубы) 334 356 400 428 480 583 775 790 900 970 1070 1170 1270 1480
W — штурвал (маховик) 160 160 200 200 300 300 300 350 500 500 600 600 600 600
DN- диаметр прохода 50 65 80 100 125 150 200 250 300 350 400 450 500 600
D- межосевое расст. присоединительных отверстий Ру10 125 145 160 180 210 240 295 350 400 460 515 565 620 725
Ру16 —

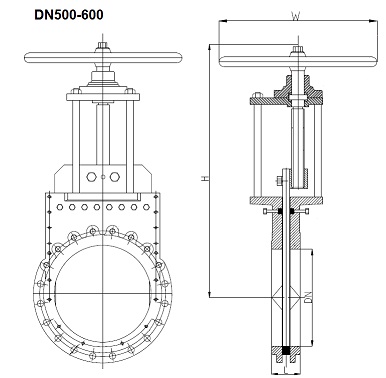

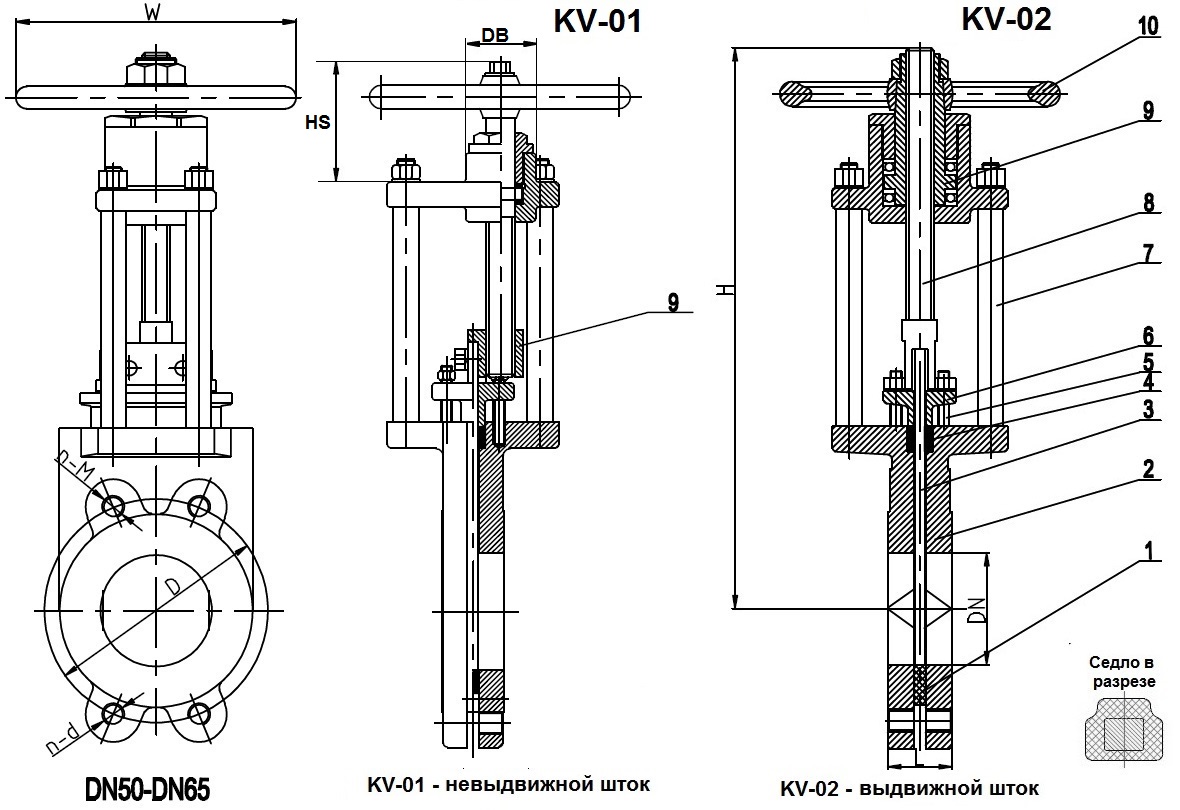

n-M, М, Т (чертеж-выше):  см. Описание присоединительных размеров + подходящих стандартов присоединения задвижки шиберной (затвора ножевого)
Масса (вес), кг /шт. 9,0 10,5 13,5 17 26 31,2 44 70 97 140 207 250 300 520
Kv, м3/ч 200 390 600 1000 1800 2900 6000 10000 16000 18000 33000 39000 53000 85000
 DN (Ду)  DN50  DN65  DN80  DN100  DN125  DN150  DN200  DN250  DN300  DN350  DN400  DN450  DN500  DN600
Крутящий момент, Н*м(**) 25 25 30 40 50 60 70 90 140 170 220 280 300 350
Сила — усилие, Н(***) 2000 2050 3300 3550 4550 5550 6050 6350 10500 11000 20000 22500 35600 35800
Число оборотов: 13 16,5 20 25 25 30 40 42 50 59 67 75 63 75
DB, ± 2 мм 43 43 52 51 — 62 63 73 79 — — — 125
HS, ± 2 мм 83 80 85 79 — 107 107 140 126 — — — 130 —
B1, мм (чертеж-ниже): 30 54 70 75 80 90 90 90 112 112 чертеж ниже
B2, мм (чертеж-ниже): 94 98 110 120 130 160 155 155 180 180 чертеж ниже
Ø, мм (чертеж-ниже): 16 20 25 25 25 30 35 35 40 40 49,8
M, (чертеж-ниже): M12 M12 M14 M16 M16 M20 M20 M24 M24 M24 M24
Квадрат штока ExF, мм (чертеж-ниже): 12х14,6 14х16,6 19х22,4 24х27,7 27х31,2 32х36,9
Высота штока под квадрат H1, мм (чертеж-ниже): 27 27 27 27 36 36 36 40 45 45 53 55 55 55
SKU: Задвижки шиберные ABRA-KV-01 со штурвалом не выдвижной шток (NRS) DN50-600, PN10/16 Categories: , Tag:

Подробная таблица размеров

Тип присоединения: крепеж и ответные фланцы согласно таблице ниже
Требвания к ответному крепежу сквозных отверстий: Ду50 Ду65 Ду80 Ду100 Ду125 Ду150 Ду200 Ду250 Ду300 Ду350 Ду400 Ду450 Ду500 Ду600
Строительная длина (расстояние между ответными фланцами Размер L на габаритном чертеже и в таблице
КСО ответного фланца Ру10 4 4 8 8 8 8 8 12 12 16 16 20 20 20
Ру16 12 —
n-d (не глухие, но лучше крепить как глухие, для надежности) Ру10 2xM16 2xM16 2xM16 2xM16 2xM16 2xM20 2xM20 4xM20 4xM20 4xM20 4xM24 4хØ28+8M24 4хØ28+8M24 4хØ31+8M27
Ру16 4xM20 —
n-М (глухие) Ру10 2xM16 2xM16 2xM16 2xM16 2xM16 2xM20 2xM20 4xM20 4xM20 6xM20 6xM24 8xM24 8xM24 8xM27
Ру16 4xM20 —
Т — глубина резьбы 12 12 12 12 12 13 15 18 18 20 25 31 36,5 42
Требвания к ответному крепежу сквозных отверстий: Ду50 Ду65 Ду80 Ду100 Ду125 Ду150 Ду200 Ду250 Ду300 Ду350 Ду400 Ду450 Ду500 Ду600
Общая рекомендация по крепежу шиберов: ИСПОЛЬЗУЙТЕ ШПИЛЬКИ — НАМНОГО УДОБНЕЕ, ЧЕМ БОЛТЫ НА ШИБЕРАХ
Длина  болта для  несквозного отв. фл. Тип 01 по ГОСТ 33259 (р-р без шайбы)* Ру10 M16х30 M16х30 M16х30 M16х30 M16х30 М20х35 М20х35 М20х40 М20х40 М20х45 М24х50 М24х55 М24х65 М27х70
Ру16 M16х30 M16х30 M16х30 M16х30 M16х30 М20х35 М20х35 —
Размер и обозн.(Dвнеш/Dвнутр/толщ.) прокладки ответного фланца (ГОСТ 15180-86) Ру10 106/57/2
А-50-10
А-50-16		 126/75/2
А-65-10
А-65-16		 141/87/2
А-80-10
А-80-16		 161/106/2
А-100-10
А-100-16		 191/132/2
А-125-10
А-125-16		 216/161/2
А-150-10
А-150-16		 271/216/2
А-200-10
А-200-16		 327/264/2
А-250-10
А-250-16		 376/318/2
А-300-10		 437/372/2
А-350-10		 487/421/2
А-400-10		 537/473/2
А-450-10		 592/528/2
А-500-10		 693/620/2
А-600-10
Ру16 —
* —  размеры указаны для установки на фланцах Ру10 «присоединительный выступ». Учитывайте фактическую толщину Ваших фланцев.
