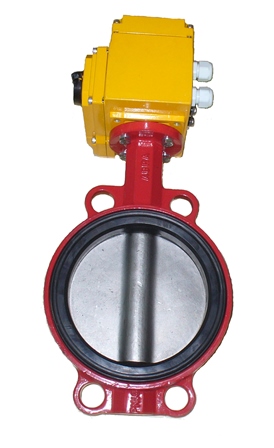

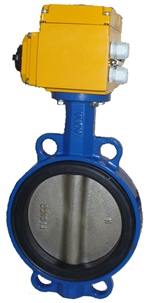

Затвор дисковый поворотный ABRA-BUV DN32-300 PN16/10 с электроприводом 1х220В.

Конструктивные решения и стабильное качество производства обеспечивает поворотным затворам ABRA-BUV самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544).

  • Жесткая посадка диска на шток шлицевыми или полигональными соединениями. Никаких шпонок, штифтов, заклепок, пинов, крепежных пальцев.
  • Прочная ручка с фиксацией через каждые 10°, которая не гнется и не ломается или простой и надежный редуктор. Мощная и надежная конструкция.

Available on backorder

Основные области применения таких затворов - для трубопроводов, транспортирующих воду, теплоносители и нейтральные среды, в том числе газы, такие как воздух, азот и т.д.., другие среды к которым устойчивы материалы конструкции затвора.

  • Затворы проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
  • Малое гидравлическое сопротивление затворов ABRA обеспечивает великолепные гидравлические характеристики.
  • Поворотный затвор межфланцевый ABRA - это запорно-регулирующая трубопроводная арматура с минимальной практически достижимой строительной длиной.
  • Высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики.
  • Конструкция поворотного затвора ABRA обеспечивает при необходимости полную разборность.
  • Очевидно, что в силу соображений симметрии, затвор поворотный дисковый чугунный ABRA допускает возможность подачи среды в любом направлении.
  • Поворотные затворы ABRA, в основном, применяются в системах тепло-, водоснабжения, вентиляции и кондиционирования.
Номер
ABRA-BUV с электроприводом 1х220В.
DN
32-300
PN
10/16
На складе
шт.
от 0,00₽

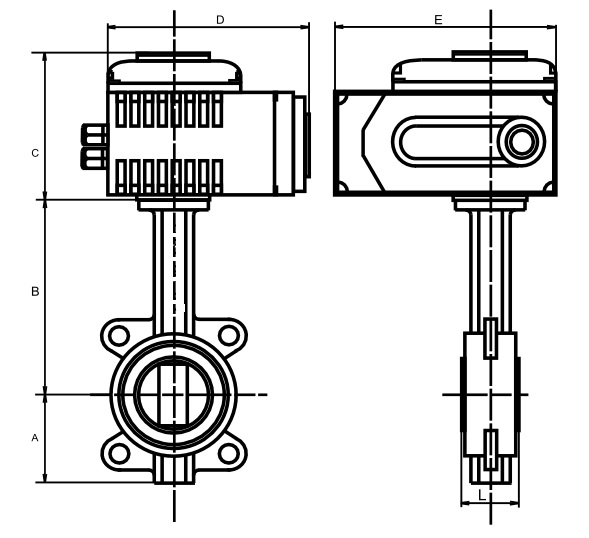

Наименование в
комплекте с приводом*
DN
A
B
C
D
E
 L
Вес, кг
BUV-VFхххD032/040EASTRN1x220 PN16/10 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч(М)-005 (30сек/10Вт/ 0,25А) 32/40  54  117  121 121  160  33  8,1
BUV-VFхххD050EASTRN1x220 PN16/10 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч(М)-005 (30сек/10Вт/ 0,25А) 50  70  133  121  121  160  43  8,6
BUV-VFхххD065EASTRN1x220 PN16/10 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч(М)-005 (30сек/10Вт/ 0,25А) 65  79  143  121  121  160  46  9,2
BUV-VFхххD080EASTRN1x220 PN16/10 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч(М)-008 (30сек/10Вт/ 0,25А) 80  85  154  121  121  160  46  9,6
BUV-VFхххD100EASTRN1x220 PN16/10 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/пЭП-Ч(М)-008 (30сек/10Вт/ 0,25А) 100  106  166  121  121  160  52  10,4
BUV-VFхххD125EASTRN1x220 PN16/10 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч(М)-010 (30сек/15Вт/ 0,35А) 125  107  181  129  145  189  56  12,9
BUV-VFхххD150EASTRN1x220 PN16/10 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч(М)-015 (30сек/15Вт/ 0,37А) 150  112  201  129 145  189  56  14,0
BUV-VFхххD200EASTRN1x220 PN16/10 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч(М)-030 (30сек/45Вт/ 0,31А) или ЭП-Ч(М)-040 (30сек/60Вт/ 0,33А)  200  175  231  164  225  268  61  31,8
BUV-VFхххD250EASTRN1x220 PN16/10 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч(М)-060 (30сек/90Вт/ 0,33А) 250  208  275  164  225  268  68  35,8
BUV-VFхххD300EASTRN1x220 PN16/10 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч(М)-080 (30сек/180Вт/ 0,47А) 300  239  298 164  225  268  78  44,3
