Многооборотный электропривод ГЗ-А.100
Загрузить проект для просчетаот
Многооборотный электропривод ГЗ-А.100
Условия эксплуатации электропривода
- Климатическое исполнение по ГОСТ Р 15150. -69
- Рабочий диапазон температур: от — 30 ºС до + 70 ºС. (У1)
- от — 40 ºС до + 60 ºС. (У1)
- от — 60 ºС до + 60 ºС. (УХЛ1)
- от — 10 ºС до + 65 ºС. (T1)
- Возможные места установки — стационарные установки в помещениях и на открытом воздухе, под навесом.
- Относительная влажность (верхнее значение) — 100 % при 25 ºС.
- Степень защиты корпуса по ГОСТ 14254 — IP 65.
Для обеспечения дистанционного управления электроприводами серии ГЗ, а также для получения полной информации о состоянии (положении затвора) запорно-регулирующей арматуры, заводом-изготовителем рекомендуется применять блок управления электроприводом БУЭП соответствующей модификации.
Available on backorder
Электропривод ГЗ-А.100 относится к типу электроприводов общего назначения с двухсторонней муфтой ГЗ-А, ГЗ-Б, ГЗ-В, ГЗ-Г, ГЗ-Д. Электроприводы общего назначения применяются для управления запорной промышленной трубопроводной арматурой, устанавливаемой в помещениях, под навесом и на открытом воздухе.
Приводы подобного типа предназначены для работы в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 15 мин., с частотой включений - до 60 раз в час.
Питание электродвигателей осуществляется от трехфазной сети переменного тока, напряжением 380 В и частотой 50 Гц. Электроприводы серии ГЗ относятся к классу ремонтируемых изделий и могут работать в системах автоматического управления. Установочное положение электроприводов - любое.
Функции электроприводов:
- Закрытие и открытие затвора арматуры с местного и диспетчерского пульта управления нажатием пусковых кнопок;
- Ручное управление затвором арматуры с помощью маховика ручного дублера при отсутствии электропитания;
- Остановку затвора арматуры в любом промежуточном положении нажатием кнопки "стоп";
- Автоматическое отключение электродвигателя двухсторонней муфтой ограничения крутящего момента при достижении заданного крутящего момента на выходном валу в положениях ЗАКРЫТО, ОТКРЫТО или при аварийной остановке подвижных частей в процессе хода на закрытие и открытие;
- Сигнализацию на диспетчерском пульте управления крайних положений затвора арматуры и при срабатывания двухсторонней муфты ограничения крутящего момента;
- Автоматическое отключение электродвигателя конечными микровыключателями электропривода при достижении затвором арматуры крайних положений;
- Указание крайних и промежуточных положений затвора арматуры
- на шкале местного индикатора положения затвора арматуры;
- Дистанционное указание степени открытия затвора арматуры на пульте управления (при наличии потенциометра);
- Автоматическое переключение электропривода из положения ручного управления на управление от электродвигателя (для электроприводов ГЗ-А, ГЗ-Б);
- Возможность регулировки выставляемого крутящего момента в пределах от 10 до 100% от максимального значения;
- Простую настройку ограничителя хода выходного вала электропривода;
- Защиту электродвигателя от перегрева при перегрузках (t - 120°С).
|
Условное обозначение |
Тип присоед-я к арматуре по ОСТ 26-07-763- 73 |
Ном-й крутящий момент на выходном валу |
Частота вращения вала, об/мин. |
Настраиваемое число оборотов выходного вала, необходимое для закрытия (открытия) арматуры, об. |
Вес |
|||
|
Нм |
кгс*м |
Стандарт. |
По заказу |
Мин. |
Макс. |
кг, ±8% |
||
|
ГЗ-А.100 |
А |
100 |
10 |
24 |
12, 18, 36 |
1 |
300 |
32 |
|
ГЗ-А.150 |
А |
150 |
15 |
24 |
12, 18, 36 |
1 |
300 |
32 |
|
ГЗ-Б.200 |
Б |
200 |
20 |
24 |
12, 18, 36 |
1 |
300 |
47 |
|
ГЗ-Б.300 |
Б |
300 |
30 |
24,36 |
12, 18, 48 |
1 |
300 |
47 |
|
ГЗ-В.600 |
В |
600 |
60 |
24,36 |
12, 18, 48 |
1 |
400 |
106 |
|
ГЗ-В.900 |
В |
900 |
90 |
24 |
12, 18, 36 |
1 |
400 |
106 |
|
ГЗ-Г.2500 |
Г |
2500 |
250 |
24 |
12, 18, 36 |
1 |
400 |
185 |
|
ГЗ-Д.5000 |
Д |
5000 |
500 |
12 |
18, 24 |
1 |
400 |
260 |
Подробная таблица размеров

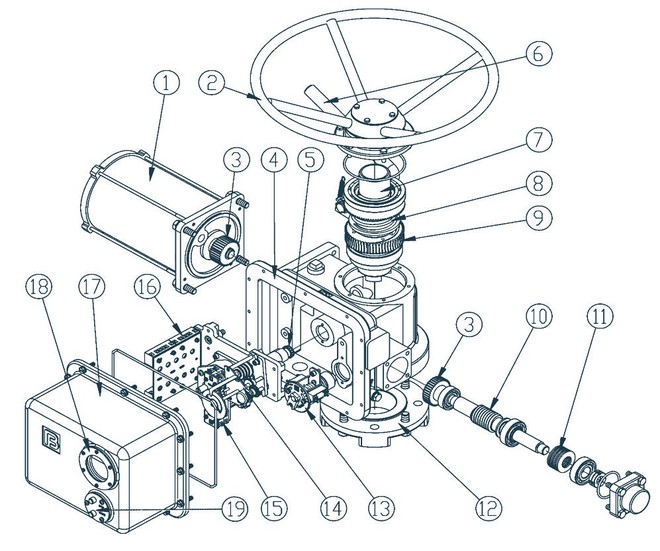

Электроприводы серии ГЗ-А, ГЗ-Б
|
1 |
Электродвигатель |
11 |
Набор тарельчатых пружин муфты |
|
2 |
Вал маховика ручного дублера |
12 |
Монтажный фланец |
|
3 |
Прямозубая цилиндрическая шестерня |
13 |
Двухсторонняя муфта ограничения крутящего момента |
|
4 |
Основной корпус |
14 |
Ограничитель хода выходного вала |
|
5 |
Переходной вал ограничителя хода |
15 |
Индикатор положения затвора арматуры |
|
6 |
Рычаг переключения режимов |
16 |
Клеммные колодки контактных соединений |
|
7 |
Выходной вал |
17 |
Передняя крышка корпуса |
|
8 |
Пружина полуавтоматической муфты |
18 |
Окошко индикатора положения затвора арматуры |
|
9 |
Червячное колесо |
19 |
Кнопки местного управления ОТКРЫТЬ (open) ЗАКРЫТЬ (close) |
|
10 |
Червячный вал |
