Переход фланцевый ХФ

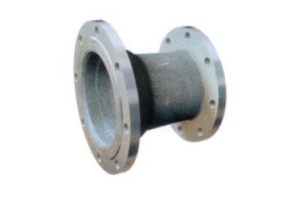

Переходы фланцевые (ХФ) предназначены для перехода трубопровода на другой диаметр. Переходы фланцевые ХФ изготавливаются из высокопрочного чугуна ВЧШГ, что обеспечивает прочность, надежность, стойкость изделий к износу и коррозии. Мы представляем изделия производства Свободный Сокол, НПП Валок-чугун, все изделия
соответствуют требованиям ГОСТа.
Могут поставляться с цементно-песчаным покрытием (ЦПП), с оцинковкой и без
неё.
Модель
Переход фланцевый ХФ
DN
100-1200
На складе
шт.
от 0,00₽

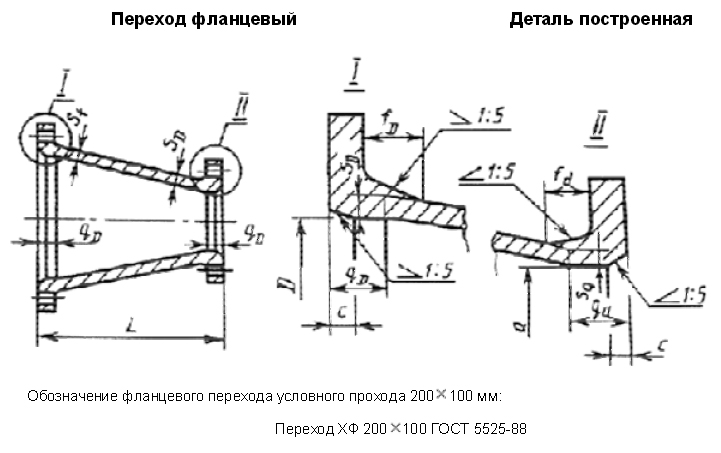

| Наименование | L | S | S1 | DH | dH | Вес* | Прокладки |
|---|---|---|---|---|---|---|---|
| ХФ 100 х 50 | — | 10 | — | 118 | — | 15,6 кг. | 1+1 |
| ХФ 150 х 100 | 250 | 11 | 10 | 170 | 118 | 23,9 кг. | 1+1 |
| ХФ 200 х 100 | 350 | 13 | 10 | 222 | 118 | 35,5 кг. | 1+1 |
| ХФ 200 х 150 | 250 | 13 | 11 | 222 | 170 | 36,5 кг. | 1+1 |
| ХФ 250 х 100 | 450 | 14 | 10 | 274 | 118 | 49,2 кг. | 1+1 |
| ХФ 250 х 150 | 350 | 14 | 11 | 274 | 170 | 50,2 кг. | 1+1 |
| ХФ 250 х 200 | 250 | 14 | 13 | 274 | 222 | 51,3 кг. | 1+1 |
| ХФ 300 х 100 | 550 | 15 | 10 | 326 | 118 | 87,0 кг. | 1+1 |
| ХФ 300 х 150 | 450 | 15 | 11 | 326 | 170 | 65,6 кг. | 1+1 |
| ХФ 300 х 200 | 350 | 15 | 13 | 326 | 222 | 65,8 кг. | 1+1 |
| ХФ 300 х 250 | 250 | 15 | 14 | 326 | 274 | 62,7 кг. | 1+1 |
| ХФ 400 х 200 | 550 | 17 | 13 | 429 | 222 | 113,3 кг. | 1+1 |
| ХФ 400 х 250 | 450 | 17 | 14 | 429 | 274 | 111,1 кг. | 1+1 |
| ХФ 400 х 300 | 350 | 17 | 15 | 429 | 326 | 104,4 кг. | 1+1 |
| ХФ 500 х 250 | 650 | 19 | 14 | 532 | 274 | 172,8 кг. | 1+1 |
| ХФ 500 х 300 | 550 | 19 | 15 | 532 | 326 | 165,6 кг. | 1+1 |
| ХФ 500 х 400 | 350 | 19 | 17 | 532 | 429 | 150 кг. | 1+1 |
| ХФ 600 х 300 | 750 | 21 | 15 | 635 | 326 | 244,8 кг. | 1+1 |
| ХФ 600 х 400 | 550 | 21 | 17 | 635 | 429 | 230,4 кг. | 1+1 |
| ХФ 600 х 500 | 350 | 21 | 19 | 635 | 532 | 199,2 кг. | 1+1 |
| ХФ 700 х 400 | 750 | 24 | 17 | 738 | 429 | 340,8 кг. | 1+1 |
| ХФ 700 х 500 | 550 | 24 | 19 | 738 | 532 | 308,4 кг. | 1+1 |
| ХФ 700 х 600 | 350 | 24 | 21 | 738 | 635 | 264 кг. | 1+1 |
| ХФ 800 х 400 | 950 | 26 | 17 | 842 | 429 | 480 кг. | 1+1 |
| ХФ 800 х 500 | 750 | 26 | 19 | 842 | 532 | 445,2 кг. | 1+1 |
| ХФ 800 х 600 | 550 | 26 | 21 | 842 | 635 | 400,8 кг. | 1+1 |
| ХФ 800 х 700 | 350 | 26 | 24 | 842 | 738 | 349,2 кг. | 1+1 |
| ХФ 900 х 500 | 950 | 28 | 19 | 945 | 532 | 597,6 кг. | 1+1 |
| ХФ 900 х 600 | 750 | 28 | 21 | 945 | 635 | 553,2 кг. | 1+1 |
| ХФ 900 х 700 | 550 | 28 | 24 | 945 | 738 | 500,4 кг. | 1+1 |
| ХФ 900 х 800 | 350 | 28 | 26 | 945 | 842 | 433,2 кг. | 1+1 |
| ХФ 1000 х 600 | 950 | 30 | 21 | 1048 | 635 | 744 кг. | 1+1 |
| ХФ 1000 х 700 | 750 | 30 | 24 | 1048 | 738 | 697,2 кг. | 1+1 |
| ХФ 1000 х 800 | 550 | 30 | 26 | 1048 | 842 | 626,4 кг. | 1+1 |
| ХФ 1000 х 900 | 350 | 30 | 28 | 1048 | 945 | 523,2 кг. | 1+1 |
| ХФ 1200 х 800 | 950 | 34 | 26 | 1256 | 842 | 1104 кг. | 1+1 |
| ХФ 1200 х 900 | 750 | 34 | 28 | 1256 | 945 | 997,2 кг. | 1+1 |
| ХФ 1200 х 1000 | 550 | 34 | 30 | 1256 | 1048 | 884,4 кг. | 1+1 |
* — Вес изделия указан с учетом цементно-песчаного покрытия.
