8011S Hawle-VARIO в длинном исполнении

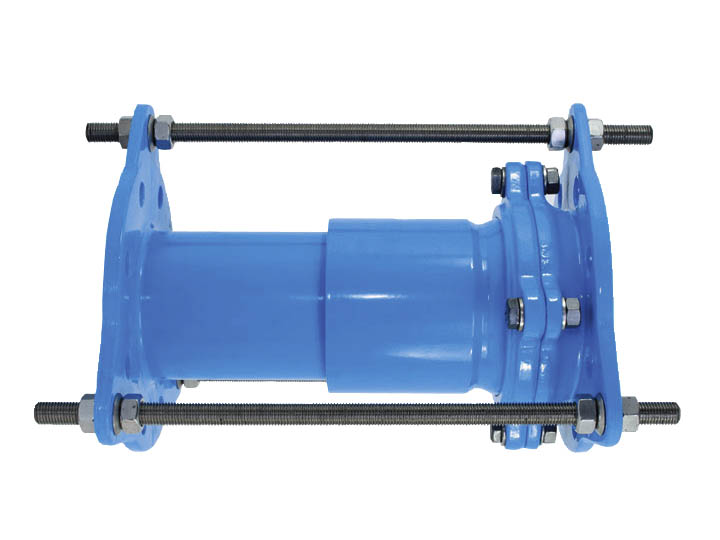

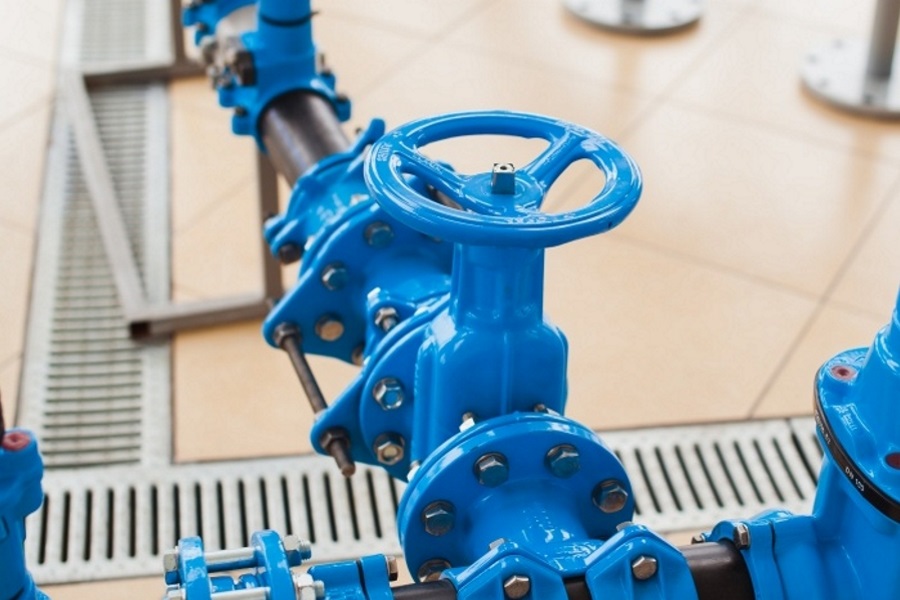

Hawle-VARIO представляет собой фланцевую телескопическую фасонную часть со встроенным
шаровым шарниром. Шарнир позволяет сгибать фитинг в любую сторону под углом в 10°.
Размеры фланца соответствуют EN 1092-2, PN 16, отверстия согласно EN 1092-2,
ГОСТ 12815-80, PN 10 - стандарт; EN 1092-2, ГОСТ 12815-80, PN 16 DN 200.
8010S Hawle-VARIO короткое исполнение, с защитой от растяжения
8011S Hawle-VARIO длинное исполнение, с защитой от растяжения
Номер
8010S; 8011S
DN
50.80.100.150.200
PN
10/16
На складе
шт.
от 0,00

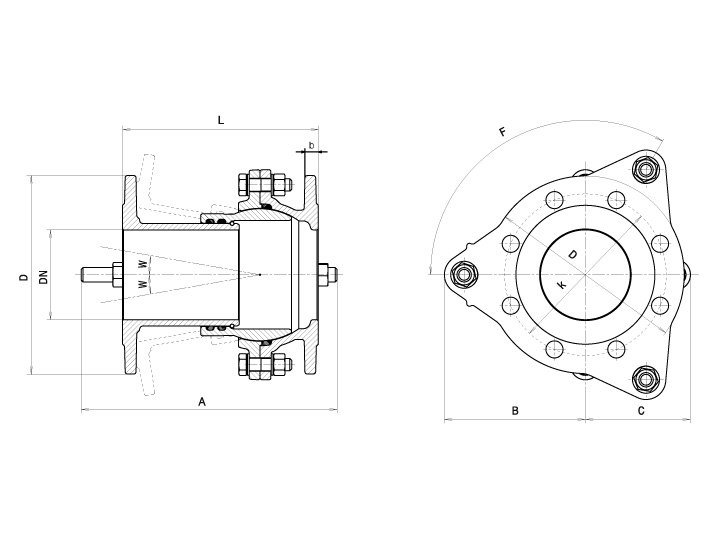

DN PN Версия Диапазон регулировок L A B C D F C2 K Угол W град. Вес кг.
50 16 короткая 150-207 285 130 87 165 3*120 16 125 0-10 8,9
длинная 207-323 415 11,8
80 короткая 150-214 285 147 107 200 3*120 16 160 14,3
длинная 214-344 415 16,85
100 короткая 150-216 285 157 117 220 3*120 16 180 16,2
длинная 216-350 415 18,9
150 короткая 175-250 330 190 190 285 4*90 18 240 27
длинная 250-408 480 29,3
200 10/16 короткая 195-292 360 229 229 340 4*90 20 297 0-8 44,8
длинная 280-462 530 52,2
