9836/9835 Воздушный вантуз

Загрузить проект для просчета

от

9835 Воздушный вантуз

Доступно для предзаказа

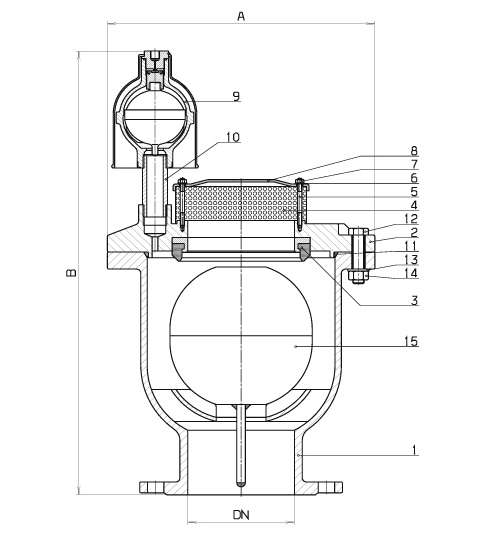

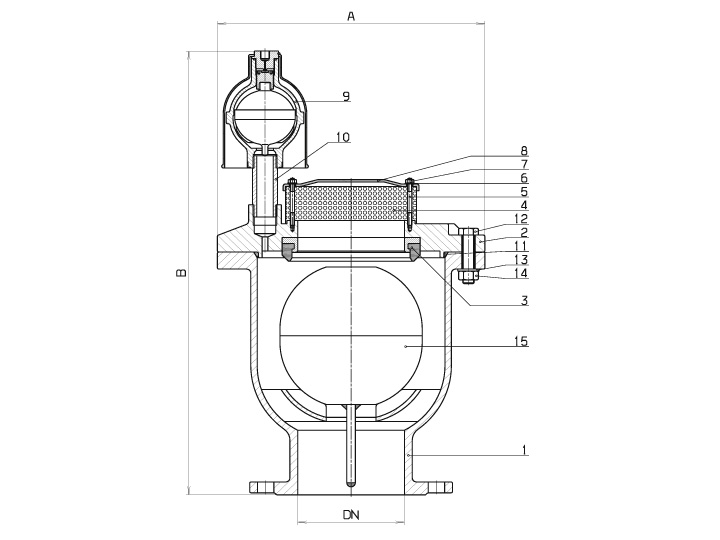

Воздушный вантуз двухступенчатый с рабочим клапаном.

Работоспособность напорных трубопроводных систем различного назначения во многом зависит от своевременного автоматического вывода газов и воздуха из труб. Например, в системах водоснабжения накапливается воздух, а в системах напорной канализации – метан, который является взрывоопасным газом, поэтому важно безопасно извлекать его из труб.

Растворенный в средах газ создает следующие препятствия в работе трубопроводных систем:

  • накапливается в верхних точках трубопровода и уменьшает проходное сечение;
  • при определенных условиях создает воздушные пробки, которые могут вызывать гидроудары, нарушать работу измерительных приборов и насосов;
  • может стать причиной взрыва.

Для удаления газов из напорных систем необходимо использовать специальные технические устройства – воздушные вантузы. В зависимости от назначения, вантузы имеют свои конструктивные особенности. Вантузы бывают одноступенчатые и двухступенчатые. Вантуз для очищенной воды представляет собой колбу с шаром (одноступенчатые) или две колбы и два шара (двухступенчатые). Вантуз для канализации отличается наличием шара на жестком креплении и вынесенным в верхнюю часть запорным элементом, что позволяет исключить загрязнение. Также у вантузов есть промывной вентиль. Как правило, воздушные вантузы монтируют в колодцах и камерах, но существуют и бесколодезные воздушные вантузы.

Все механические части защищены от коррозии. Применение: для холодной воды.

Номер
9836/9835
DN
80, 100, 150, 200
PN
6/16
На складе
шт.
от 0,00
Размеры DN 80 DN 100 DN 150 DN 200
Испытательное давление (корпус) 24 бар
Рабочее давление PN 16 (стандарт) 0,8-16 бар
Рабочее давление PN 6 0,2-6 бар

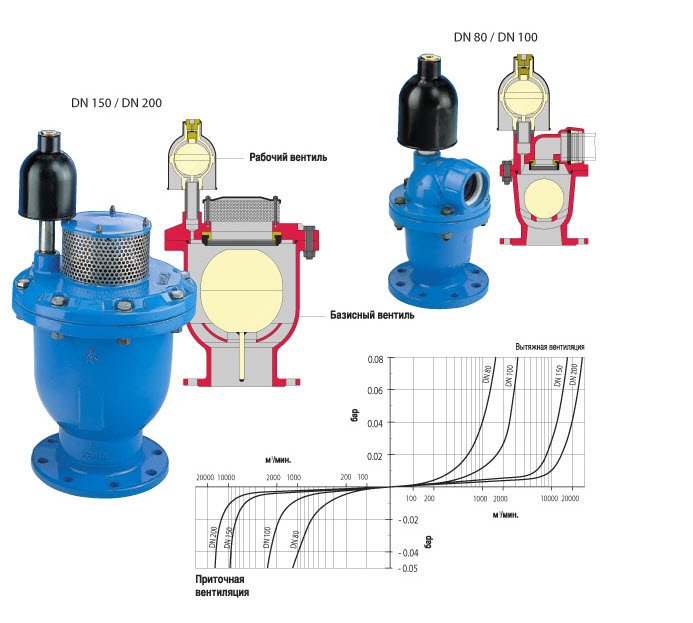

Макс. мощность выпуска воздуха 1305 м3/ч 2450 м3/ч 7500 м3/ч
Поперечное сечение выпускного отверстия 181/1,77мм2 3320/1,77мм3 17670/1,77 мм3
РЕ трубное соединение d63 d75
Артикул: 9835 Воздушный вантуз Категории: , Метка:

Подробная таблица размеров

№ для заказа Модель Рабочее давление бар DN 80 DN 100 DN 150 DN 200

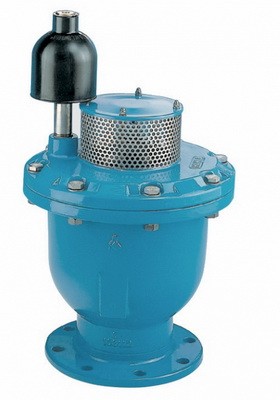

9835 Вантуз двухступенчатый, с рабочим клапаном PN 6 (0.2-6) да да да да
PN 16 (0.8-16) да да да да

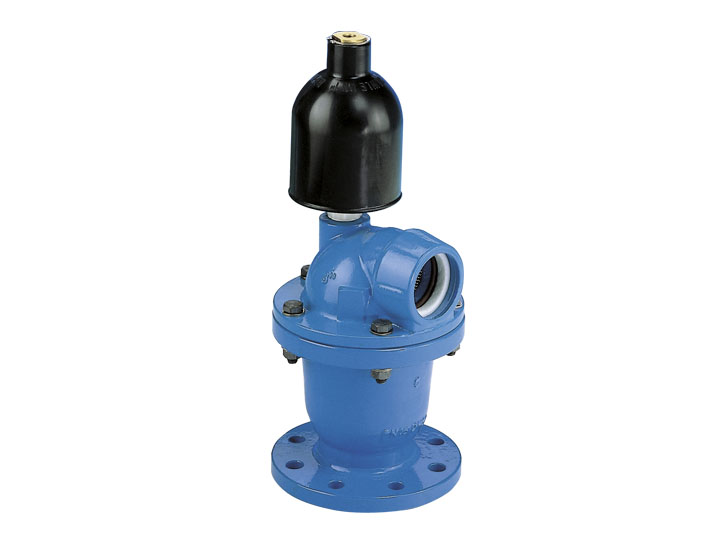

9836 Вантуз двухступенчатый, с рабочим клапаном. Отвод с РЕ трубой и москитной сеткой PN 6 (0.2-6) да да
PN 16 (0.8-16) да да
9837 Вантуз одноступенчатый (без рабочего клапана) PN 16 (0.2-16) да да да да
9838 Вантуз одноступенчатый (без рабочего клапана). Отвод с РЕ трубой и москитной сеткой PN 16 (0.2-16) да да
