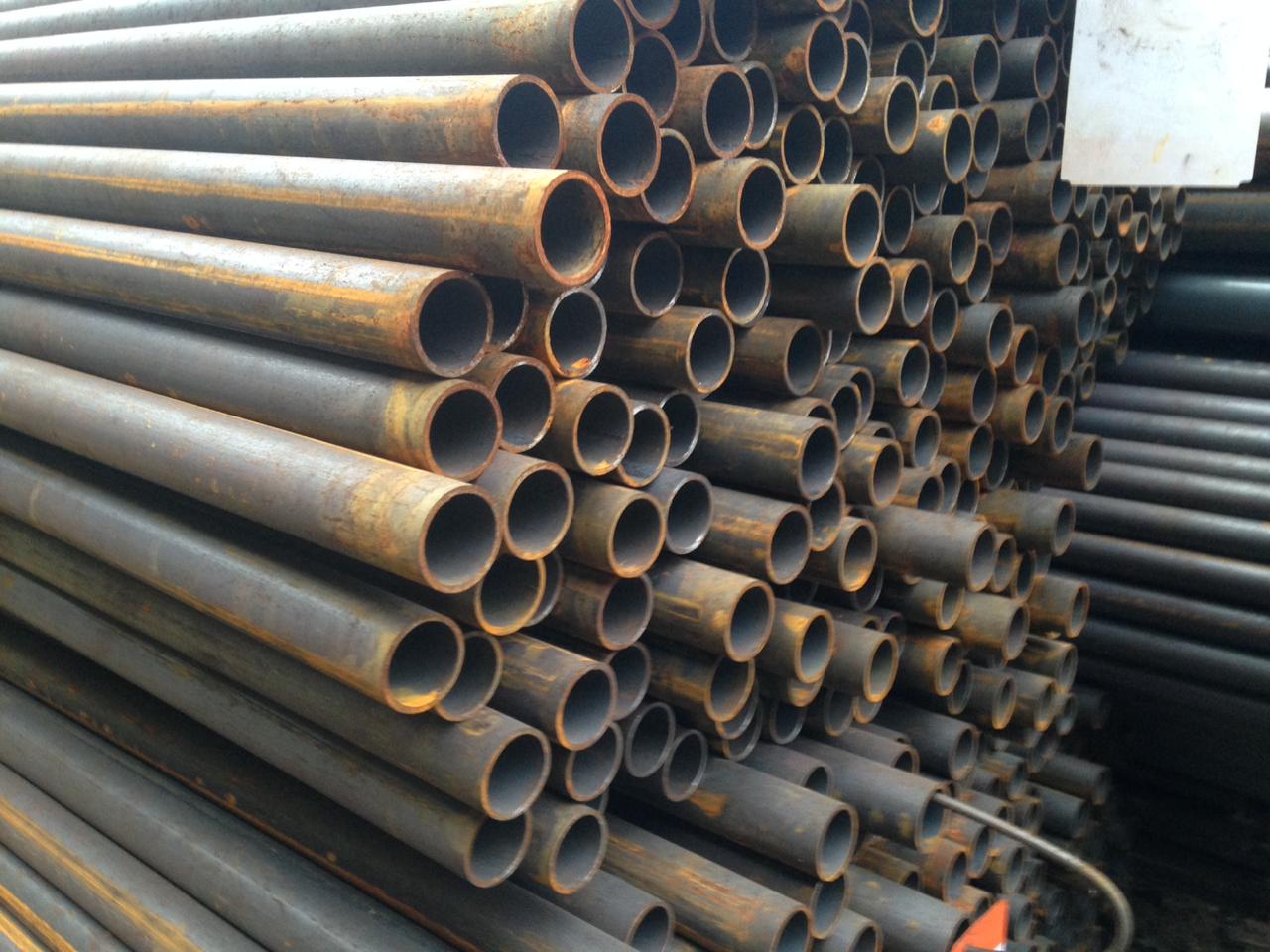

Труба стальная бесшовная г/д

Доступно для предзаказа

Стальные бесшовные горячедеформированные трубы производятся как металлоизделия либо без продольных, либо без спиральных сварных швов. Трубы изготавливают из заготовок различных типов: слитков, кованых, непрерывнолитых  или катаных. Далее заготовки раскатываются в гильзу либо прошивкой, либо экструзией. Условное обозначение при оформлении заказа  на горячедеформированную бесшовную трубу условное обозначение имеет следующий вид: Труба (80 x 4,5 x 1200кр ГОСТ 8732-78)/(Б40 х ГОСТ 8731-74),то есть наружный диаметр заказываемой трубы равен 80мм, толщина стенки — 4,5мм, длина кратна 1200мм. Труба обладает обычной точностью изготовления, выполнена из стали марки 40х, производится по группе Б в соответствии со стандартом ГОСТ 8731-74. При изготовлении бесшовных труб обычно используют сталь 20, сталь 9г2с, сталь 35, сталь 10, сталь 30хгса и сталь 40х.

По длине бесшовные горячедеформированные трубы бывают:

  • немерной длины — от 4м до 12,5м;
  • мерной длины — в диапазоне немерной длины;
  • длины, кратной мерной, — в диапазоне длины немерной с припуском 5мм на каждый рез;
  • приблизительной длины — в диапазоне немерной длины.

Допустимые технические отклонения труб бесшовных горячедеформированных

Труба с наружным диаметром менее 219 мм имеет следующие допуски:

при повышенной точности изготовления:

  • до 15мм включительно в интервалах ±12,5%;
  • свыше 15мм до 30мм в пределах от -12,5% до 10,0%;
  • 30мм и выше в пределах ±10,0%;

при обычной точности изготовления:

  • до 15мм включительно в интервалах -15% до 12,5%;
  • более 15мм до 30мм в пределах ±12,5%;
  • 30мм и выше в пределах от -12,5% до 10,0%.

Труба с наружным диаметром более 219мм имеет следующие допуски:

  • до 15мм включительно в интервалах -15% до 12,5%;
  • более 15мм до 30мм в пределах ±12,5%;
  • 30мм и выше в пределах -12,5% до 10,0%.

Кривизна любого участка трубы на 1м длины не должна быть выше следующих показателей:

  • 1,5мм для труб, которые имеют толщину стенки до 20мм;
  • 2,0мм для труб, которые имеют толщину стенки свыше 20мм и ниже или равную 30мм;
  • 4,0мм для труб, которые имеют толщину стенки свыше 30мм.

Наружный диаметр трубы с повышенной точностью изготовления может колебаться при размере:

  • до 50мм включительно в интервалах ±0,5мм;
  • от 50мм до 219мм в интервалах ±0,8%;
  • более 219мм в интервалах ±1,0%.

Наружный диаметр трубы с обычной точностью изготовления может колебаться при размере:

  • до 50мм включительно в интервалах ±0,5мм;
  • от 50мм до 219мм в интервалах ±1,0%;
  • более 219мм в интервалах ±1,25%.
Модель
Труба стальная бесшовная г/д
DN
от 38 до 426
Толщина стенки
от 3 до 50
На складе
шт.
от 0,00
