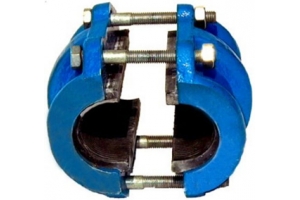

Муфта свертная МС
Загрузить проект для просчетаот
Муфта свертная МС
Модель
Муфта свертная МС
DN
100-300
На складе
шт.
от 0,00₽

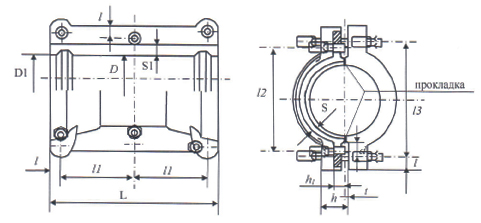

| Условный проход DN, мм | Исполнение Б | Болты | |||||||||||||
| D | D1 | L | l | l1 | l2 | l3 | h | h1 | t | S | S1 | d | Кол-во | Диаметр резьбы | |
| 100 | 136 | 129 | 265 | 22 | 110,5 | 192 | 204 | 42 | 22 | 4 | 7,2 | 14 | 22 | 6 | М20 |
| 150 | 191 | 181 | 280 | 22 | 118 | 249 | 263 | 48 | 26 | 8 | 7,8 | 15 | 22 | 6 | М20 |
| 200 | 246 | 232 | 285 | 22 | 120,5 | 306 | 322 | 52 | 28 | 11 | 8,4 | 16 | 22 | 6 | М20 |
| 250 | 299 | 286 | 300 | 25 | 125 | 361 | 379 | 55 | 30 | 12 | 9 | 16 | 25 | 6 | М20 |
| 300 | 352 | 337 | 305 | 25 | 127,5 | 416 | 434 | 60 | 35 | 13 | 9,6 | 17 | 25 | 6 | М20 |
